Tự lắp điện mặt trời (DIY) đang là “cơn sốt” tại Việt Nam. Vì sao? Vì nó giúp bạn cắt giảm ngay 30 –  40% chi phí đầu tư (bỏ qua tiền nhân công, lãi nhà thầu). Số tiền tiết kiệm đó đủ để bạn nâng cấp thiết bị lên hàng “xịn” hoặc sắm thêm pin lưu trữ để không bao giờ sợ mất điện.

Nhưng hãy khoan! Với tư cách là Kỹ sư trưởng có 20 năm kinh nghiệm, tôi phải cảnh báo bạn: Hệ thống điện mặt trời không phải là đồ chơi.

Dòng điện DC 400V trên mái nhà có thể tạo ra hồ quang nóng 6.000°C nếu đấu nối sai, đủ sức thiêu rụi ngôi nhà trong tích tắc. Đừng để “Tài sản” biến thành “Tiêu sản” chỉ vì thiếu kiến thức an toàn.

Bài viết này là Cẩm nang thực chiến đúc kết từ hàng trăm dự án của tôi, không phải lý thuyết suông. Tôi sẽ hướng dẫn bạn đi từng bước chuẩn kỹ thuật: Từ tính toán công suất, gia cố khung giàn, đến bí mật bấm đầu cốt MC4 an toàn tuyệt đối.

Tại Hafi House, chúng tôi theo đuổi triết lý “Semi-DIY” (Bán tự làm). Chúng tôi cung cấp cho bạn những Combo vật tư chuẩn G7, với Tủ điện đã đấu sẵn, Dây đã bấm sẵn… để bạn chỉ việc “Cắm và Chạy” (Plug & Play). Phần khó nhất chúng tôi lo, phần lắp đặt bạn làm để tiết kiệm.

Bạn đã sẵn sàng trở thành Kỹ sư trưởng của chính ngôi nhà mình chưa? Hãy thắt dây an toàn và bắt đầu ngay!

CHƯƠNG 1: TƯ DUY ĐÚNG VÊ TỰ LẮP ĐIỆN MẶT TRỜI (DIY SOLAR ) & CƠ SỞ PHÁP LÝ

1.1 Đừng biến “Giấc mơ năng lượng” thành “Cơn ác mộng cháy nổ”

DIY Solar (Điện mặt trời tự làm). Tôi biết cảm giác phấn khích của bạn lúc này: Ý tưởng tự tay lắp đặt những tấm pin lên mái nhà, nhìn đồng hồ điện quay ngược (hoặc đứng im) và tiết kiệm được 50% chi phí nhân công là một viễn cảnh cực kỳ hấp dẫn.

Nhưng với tư cách là một kỹ sư đã dành 20 năm “ăn nằm” trên các mái nhà từ Bắc chí Nam, tôi phải dội một gáo nước lạnh để bạn tỉnh táo trước khi bắt đầu: Điện mặt trời không phải là trò chơi Lego.

Khi bạn đấu nối một ổ cắm điện trong nhà (220V AC), nếu chập điện, CB (Aptomat) sẽ nhảy “cạch” một cái là xong. Nhưng với điện mặt trời (DC Voltage), khi xảy ra sự cố, nó không tự tắt. Nó tạo ra hồ quang điện nóng 6.000°C, nung chảy kim loại và có thể thiêu rụi ngôi nhà của bạn trước khi bạn kịp hiểu chuyện gì xảy ra.

Chương này không dạy bạn cách cầm khoan. Chương này trang bị cho bạn TƯ DUY KỸ THUẬT và KIẾN THỨC PHÁP LÝ để đảm bảo hệ thống bạn làm ra là một Tài Sản sinh lời trong 20 năm, chứ không phải một Tiêu Sản nguy hiểm.

1.2 Hiểu đúng về Pháp lý 2026: Nghị định 135 và Cơ chế “Tự Sản Tự Tiêu”

Trước khi mua con ốc vít đầu tiên, bạn phải biết luật chơi. Ngày 22/10/2024, Chính phủ ban hành Nghị định 135/2024/NĐ-CP, đây là “kim chỉ nam” cho mọi hệ thống điện mặt trời mái nhà hiện nay.

1.2.1 Bạn có được phép tự lắp không?

CÓ. Pháp luật không cấm người dân tự lắp đặt. Tuy nhiên, Nghị định 135 chuyển từ cơ chế “khuyến khích bán điện” (giá FIT cũ) sang cơ chế “Tự sản tự tiêu” (Self-consumption).

  • Tự sản tự tiêu là gì? Nghĩa là hệ thống bạn lắp ra chủ yếu để phục vụ nhu cầu sinh hoạt của chính gia đình bạn.

  • Quyền lợi đặc biệt cho hộ gia đình: Nếu bạn lắp quy mô dưới 100 kWp (hầu hết nhà dân chỉ lắp 3-10 kWp), bạn được MIỄN TRỪ giấy phép hoạt động điện lực. Đây là cánh cửa mở toang cho dân DIY.

1.2.2 Thủ tục “Thông báo” (Không phải xin phép, nhưng phải báo)

Bạn không cần xin “giấy phép con” phức tạp, nhưng bạn bắt buộc phải thực hiện thủ tục Thông báo tới cơ quan chức năng (Sở Công Thương, Điện lực địa phương) trước khi lắp đặt.

Tại sao phải thông báo?

Để Điện lực biết khu vực đó có thêm một nguồn phát, đảm bảo an toàn lưới điện và kiểm tra xem thiết bị của bạn (Inverter) có đạt chuẩn an toàn hay không.

⚠️ CẢNH BÁO PHÁP LÝ:

Tuyệt đối KHÔNG ĐƯỢC tự ý đấu nối dây AC từ Inverter vào lưới điện quốc gia và bật máy khi chưa có sự nghiệm thu/xác nhận của Điện lực. Nếu bạn phát ngược điện ra lưới khi nhân viên điện lực đang sửa chữa đường dây bên ngoài, bạn có thể gây tai nạn chết người và chịu trách nhiệm hình sự.

1.2.3 Giải pháp kỹ thuật bắt buộc: Zero Export (Bám tải)

Vì cơ chế mua bán điện dư chưa được triển khai rộng rãi và đồng bộ cho tất cả đối tượng, giải pháp an toàn nhất cho dân DIY hiện nay là cài đặt chế độ Zero Export (Chống phát ngược).

  • Hệ thống sẽ tự động điều chỉnh công suất phát vừa đủ với nhu cầu dùng trong nhà.

  • Không đẩy 1 Watt điện nào ra lưới -> Không làm quay ngược công tơ -> Không vi phạm quy định đấu nối.

1.3 Vật lý Kiến trúc & Những “Kẻ thù thầm lặng” của hệ thống DIY

Tại sao các công ty chuyên nghiệp lấy phí lắp đặt cao? Vì họ hiểu những rủi ro vật lý mà người không chuyên thường bỏ qua. Dưới đây là 4 “kẻ thù” sẽ giết chết hệ thống của bạn nếu làm sai.

⚠️ Kẻ thù số 1: Hồ quang điện DC (DC Arc Fault) – “Ngọn lửa từ địa ngục”

Đây là nguyên nhân của hơn 80% các vụ cháy điện mặt trời.

  • Bản chất vật lý: Dòng điện xoay chiều (AC) đổi chiều liên tục, đi qua điểm 0V (Zero-crossing) 100 lần/giây, nên tia lửa điện dễ tự tắt. Nhưng dòng điện một chiều (DC) từ tấm pin là dòng liên tục, không có điểm 0. Khi một mối nối bị lỏng, tia lửa điện sẽ hình thành và DUY TRÌ MÃI MÃI như mỏ hàn hồ quang.

  • Nhiệt độ: Hồ quang DC có thể đạt 6.000°C – 20.000°C (nóng hơn bề mặt mặt trời), đủ sức nung chảy đồng, nhôm và đốt cháy mái nhà trong vài giây.

  • Nguyên nhân: Do dùng kìm bấm cos MC4 “hàng chợ”, kìm tay không đủ lực ép, hoặc tuốt dây làm đứt lõi đồng.

💡 GIẢI PHÁP CỦA HAFI HOUSE:

Chúng tôi biết bạn không có kìm thủy lực chuyên dụng giá vài triệu đồng. Vì vậy, trong các Combo DIY, Hafihouse cung cấp Hệ thống dây cáp DC đã được bấm sẵn đầu cos MC4 tại nhà máy bằng máy ép công nghiệp chuẩn CNC. Mối nối đạt độ kín khí (gas-tight), loại bỏ 100% nguy cơ hồ quang do lỗi thi công.

🧪 Kẻ thù số 2: Ăn mòn điện hóa (Galvanic Corrosion)

Một sai lầm kinh điển của dân DIY: Mua ốc vít Inox ngoài chợ về bắt trực tiếp vào khung nhôm tấm pin.

  • Tại sao sai? Khi Nhôm (Al) và Inox (Thép không gỉ) tiếp xúc trực tiếp trong môi trường ẩm ướt, chúng tạo thành một cục pin. Nhôm đóng vai trò là cực dương (Anode) sẽ bị ăn mòn để bảo vệ Inox.

  • Hậu quả: Sau 2-3 năm, chỗ bắt ốc sẽ sùi bột trắng, khung nhôm bị mục. Gặp gió bão, tấm pin sẽ bay khỏi mái nhà.

  • Giải pháp: Phải dùng phụ kiện chuyên dụng (Kẹp nhôm AL6005-T5 cùng chất liệu) hoặc có long-đen cách ly. Combo Hafihouse chỉ sử dụng phụ kiện nhôm Anode hóa bề mặt để triệt tiêu hiện tượng này.

🌡️ Kẻ thù số 3: Giãn nở nhiệt (Thermal Expansion)

Mái nhà là nơi khắc nghiệt nhất: Trưa nắng 70°C, đêm mưa 20°C.

  • Tính toán: Một thanh ray nhôm dài 10m sẽ giãn nở khoảng 1.2cm khi nhiệt độ thay đổi 50°C.

  • Hậu quả: Nếu bạn siết ốc kẹp tấm pin quá chặt (>16Nm) mà không có khe hở, khi nhôm giãn nở, nó sẽ ép vỡ kính tấm pin hoặc gây ra các vết nứt tế bào (micro-cracks) làm giảm hiệu suất. Nếu siết quá lỏng, gió sẽ làm trôi kẹp.

  • Giải pháp: Cần sử dụng Cờ lê lực (Torque Wrench) để siết đúng lực khuyến nghị (thường là 12-14 Nm).

⚡ Kẻ thù số 4: Vòng lặp cảm ứng (Induction Loop) & Sét lan truyền

Nhiều bác thợ đi dây: Dây Dương (+) đi đường bên trái, dây Âm (-) đi đường bên phải cho… đẹp. Đây là sai lầm chết người!

  • Tại sao: Khi dây (+) và dây (-) tách xa nhau, chúng tạo thành một vòng tròn diện tích lớn bao quanh mái nhà. Theo định luật Faraday, khi sét đánh gần, từ trường biến thiên sẽ cảm ứng một dòng điện cực lớn chạy trong vòng dây này, phá hủy Inverter ngay lập tức.

  • Quy tắc: Luôn đi dây Dương và Âm bó sát vào nhau trong cùng một ống gen để triệt tiêu diện tích vòng dây.

1.4 Bảng So Sánh Vật Tư: “Hàng Chợ” vs. “Hàng Chuẩn Hafi House”

Để tiết kiệm 50% chi phí, bạn tiết kiệm tiền nhân công, chứ ĐỪNG tiết kiệm tiền vật tư. Dưới đây là sự khác biệt:

Hạng mục Vật tư Tự mua “Hàng Chợ/Shopee” Combo Chuẩn Kỹ Thuật Hafihouse Phân tích Rủi ro (Tại sao?)
Dây cáp DC Lõi nhôm mạ đồng (CCA), vỏ PVC thường. Lõi đồng mạ thiếc (Tinned Copper), vỏ kép XLPE chịu nhiệt 120°C. Dây lõi nhôm điện trở cao gây nóng. Vỏ PVC không chịu được tia UV, sau 2 năm sẽ nứt vỡ gây rò điện chết người.
Đầu nối MC4 Nhựa tái chế giòn, lõi mỏng, Tự bấm tay. Nhựa PPO cao cấp, Bấm cốt máy thủy lực. Mối nối lỏng là nguyên nhân số 1 gây cháy nhà. Hafihouse bấm sẵn để đảm bảo tiếp xúc hoàn hảo.
Tủ điện Vỏ nhựa mỏng, CB tép thường (dùng cho điện AC). Tủ đấu sẵn Pre-wired, dùng CB chuyên dụng cho điện DC (có buồng dập hồ quang). Dùng CB AC để ngắt điện DC là cực kỳ nguy hiểm vì không dập được hồ quang, có thể nổ CB khi thao tác.
Khung giá đỡ Sắt hộp mạ kẽm (tự hàn), sơn chống rỉ. Nhôm định hình AL6005-T5 Anode hóa. Sắt hộp sẽ gỉ sét sau 3 năm, nước gỉ chảy xuống làm hỏng mái tôn và ăn mòn khung pin. Nhôm chuyên dụng bền 25 năm.

1.5 Checklist Tự Đánh Giá: Bạn Có Đủ Điều Kiện DIY Không?

Trước khi sang Chương 2 để tính toán công suất, hãy tick vào các ô dưới đây. Nếu có ô nào chưa đạt, hãy dừng lại và xử lý trước.

☑️ Đánh giá Mái nhà

  • [ ] Hướng mái có quay về Nam, Đông Nam hoặc Tây Nam không? (Mái hướng Bắc sản lượng rất thấp).

  • [ ] Mái tôn/ngói còn chắc chắn không? (Nếu tôn đã mục, hãy thay tôn trước khi lắp pin. Tuổi thọ pin là 25 năm, đừng lắp lên mái tôn sắp hỏng).

  • [ ] Có bị bóng cây, bóng tòa nhà che khuất từ 9h sáng đến 3h chiều không? (Bóng che 1 miếng nhỏ cũng làm sụt áp cả dàn).

☑️ Đánh giá Công cụ & Kỹ năng

  • [ ] Bạn có sợ độ cao không? (Thi công trên mái dốc rất nguy hiểm).

  • [ ] Bạn có Khoan bê tông/Khoan pin và bộ cờ lê cơ bản không?

  • [ ] Bạn có Đồng hồ vạn năng (VOM) để đo điện áp DC không?

☑️ Đánh giá Nhu cầu

  • [ ] Bạn đã có hóa đơn tiền điện 3 tháng gần nhất để tính tải chưa?

  • [ ] Bạn đã xác định vị trí đặt Inverter (nơi thoáng mát, có wifi) chưa?

LỜI KHUYÊN TỪ HAFI HOUSE:

Nếu bạn cảm thấy những rủi ro trên quá phức tạp, đừng ngần ngại gọi cho chúng tôi. Hafihouse cung cấp dịch vụ “Commissioning” (Hỗ trợ đấu nối): Bạn tự lắp phần cơ khí (khung, pin) để tiết kiệm tiền, kỹ sư của chúng tôi sẽ đến đấu nối tủ điện và cài đặt Inverter để đảm bảo an toàn tuyệt đối.

CHƯƠNG 2: QUY HOẠCH HỆ THỐNG – TÍNH TOÁN CÔNG SUẤT & LỰA CHỌN CẤU HÌNH “CHUẨN KỸ SƯ”

Trong 20 năm làm nghề, tôi thấy 90% người Tự lắp điện mặt trời  thất bại không phải vì không biết vặn ốc, mà vì TÍNH SAI CÔNG SUẤT.

  • Tính thiếu: Hệ thống không “gãi đúng chỗ ngứa”, tiền điện vẫn cao.

  • Tính thừa: Lãng phí khủng khiếp vì bị chặn phát lưới (Zero Export), inverter chạy non tải hiệu suất thấp.

Dưới đây là CHƯƠNG 2 chi tiết. Tôi đã tích hợp các công thức tính toán thực tế nhất cho khí hậu Việt Nam (phân biệt Bắc/Nam) và hướng dẫn chọn thiết bị “chuẩn cơm mẹ nấu” để bạn không bị các gian thương thuốc.

2.1 Đọc vị Hóa đơn tiền điện: Bạn thực sự cần bao nhiêu?

Đừng mua pin theo cảm tính (“thấy mái rộng thì lắp cho đầy”). Hãy mua theo nhu cầu thực tế. Chúng ta làm điện mặt trời để giải quyết giá điện bậc thang cao (Bậc 5, 6), chứ không phải để triệt tiêu toàn bộ hóa đơn (vì chi phí lưu trữ cho 100% nhu cầu là cực đắt đỏ).

Bước 1: Xác định “Sản lượng mục tiêu”

Lấy hóa đơn tiền điện 3 tháng nóng nhất của nhà bạn.

  • Ví dụ: Tháng 5, 6, 7. Trung bình trả 2.000.000đ/tháng.

  • Giá điện trung bình (tạm tính): 2.500đ/kWh.

  • Tổng tiêu thụ: $2.000.000 / 2.500 = 800 \text{ kWh/tháng}$.

  • Chia cho 30 ngày: $800 / 30 \approx 27 \text{ kWh/ngày}$.

Bước 2: Phân tích thói quen sử dụng (Load Profile)

Đây là bước quyết định bạn nên lắp hệ Hòa lưới bám tải hay Hybrid lưu trữ.

Trường hợp Đặc điểm sinh hoạt Giải pháp tối ưu Lý do kỹ thuật
Nhóm A: Văn phòng / Kinh doanh tại gia Dùng điện nhiều vào ban ngày (8h sáng – 5h chiều). Bật máy lạnh, máy tính liên tục. Hòa lưới Bám tải (On-grid Zero Export) Nắng có bao nhiêu dùng bấy nhiêu trực tiếp. Không cần pin lưu trữ tốn kém. Hiệu quả kinh tế cao nhất (ROI < 3.5 năm).
Nhóm B: Gia đình công chức Ban ngày đi làm/đi học (nhà vắng). Tối về mới bật máy lạnh, nấu nướng, giặt giũ. Hybrid có Lưu trữ (Storage) Ban ngày hệ thống sạc vào pin. Ban đêm xả pin ra dùng. Nếu lắp Hòa lưới thường, bạn sẽ lãng phí 80% điện mặt trời vì ban ngày không có ai dùng.
Nhóm C: Người già / Trẻ nhỏ ở nhà Ban ngày dùng lai rai (1 máy lạnh, TV, quạt). Tối dùng nhiều hơn. Hybrid (cấu hình pin vừa phải) Cần hệ thống Hybrid để cân bằng giữa việc dùng ban ngày và lưu một phần cho buổi tối.

2.2 Công thức tính công suất lắp đặt (Ppv)

Ở Việt Nam, hệ số bức xạ (Peak Sun Hours) trung bình khác nhau giữa các miền:

  • Miền Nam / Tây Nguyên: 4.0 – 4.5 giờ nắng đỉnh/ngày.

  • Miền Trung: 3.8 – 4.2 giờ nắng đỉnh/ngày.

  • Miền Bắc: 3.0 – 3.5 giờ nắng đỉnh/ngày (do có mùa đông/xuân mù trời).

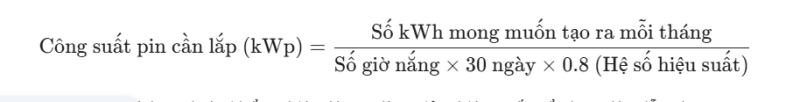

Công thức tính nhanh:

(Hệ số 0.8 là trừ hao do bụi bẩn, nhiệt độ cao làm giảm hiệu suất, tổn hao dây dẫn…)

Bảng tra cứu nhanh (Dành cho hộ gia đình Miền Nam/Trung):

Hóa đơn tiền điện (VNĐ) Số kWh tiêu thụ (ước tính) Gói cấu hình đề xuất (kWp) Sản lượng dự kiến (kWh/tháng)
1 – 1.5 Triệu 300 – 450 kWh 3 kWp (6-7 tấm pin) ~ 350 – 400
2 – 3 Triệu 600 – 900 kWh 5 – 6 kWp (10-12 tấm pin) ~ 600 – 720
3 – 5 Triệu 1.000 – 1.500 kWh 8 – 10 kWp (16-20 tấm pin) ~ 960 – 1.200
> 5 Triệu > 1.500 kWh 10 – 12+ kWp (3 pha) > 1.200

💡 MẸO CỦA KỸ SƯ TRƯỞNG:

Với hệ thống Hybrid, bạn có thể Lắp dư công suất pin (Oversize DC) so với công suất Inverter. Ví dụ: Inverter 5kW nhưng lắp 6kWp – 7kWp tấm pin.

  • Lợi ích: Giúp sạc đầy pin lưu trữ nhanh hơn vào buổi sáng và duy trì công suất cao khi trời ít nắng. Inverter sẽ tự động giới hạn đầu ra AC ở mức 5kW, phần dư sẽ dồn vào sạc bình. Đây là cách thiết kế “thông minh” mà ít người biết.

2.3 Khảo sát Mái nhà: Đừng để “Bóng ma” ám ảnh hệ thống

Hiệu suất hệ thống phụ thuộc 100% vào vị trí đặt tấm pin.

2.3.1 Hướng & Góc nghiêng (Azimuth & Tilt)

  • Hướng tốt nhất: Chính Nam (South). Đón nắng từ sáng đến chiều.

  • Hướng chấp nhận được: Đông Nam hoặc Tây Nam (Mất khoảng 5-10% sản lượng so với chính Nam).

  • Hướng CẤM KỴ: Hướng Bắc. (Ở Việt Nam, mặt trời luôn ở phía Nam bán cầu, quay pin về Bắc là vứt đi 40% sản lượng).

  • Góc nghiêng: Tốt nhất là 10 – 15 độ.

    • Tại sao? Để nước mưa tự rửa trôi bụi bẩn. Nếu lắp phẳng (0 độ), bụi đọng lại thành lớp bùn, làm giảm hiệu suất và gây hỏng pin (Hotspot).

2.3.2 Phân tích bóng che (Shading) – Kẻ hủy diệt

Chỉ cần một chiếc lá hoặc bóng của một ống khói che mất 1 cell pin (một ô nhỏ trên tấm pin), cả tấm pin đó sẽ giảm công suất về gần 0. Tệ hơn, nếu các tấm pin mắc nối tiếp (String), cả dàn pin sẽ bị kéo tụt công suất theo tấm yếu nhất.

Checklist khảo sát:

  • [ ] Có bồn nước, cục nóng máy lạnh, ống thông hơi nào ở phía Nam/Đông/Tây không?

  • [ ] Có tòa nhà cao tầng hoặc cây lớn bên cạnh không?

  • [ ] Bóng đổ vào lúc 9h sáng và 3h chiều như thế nào?

2.4 Lựa chọn Thiết bị: “Ma trận” công nghệ 2026

Đây là lúc bạn cầm danh sách đi chợ. Hafihouse đã lọc sẵn những combo tối ưu nhất để bạn không bị loạn.

2.4.1 Tấm pin (PV Module): Cuộc chiến N-Type vs P-Type

Năm 2026, đừng mua công nghệ cũ P-Type (Poly hoặc Mono PERC thường) trừ khi ngân sách quá hạn hẹp. Hãy chọn N-Type TOPCon.

  • Tại sao N-Type?

    • Hiệu suất cao hơn (22-23%).

    • Suy giảm hiệu suất thấp (sau 30 năm vẫn còn >87%).

    • Quan trọng nhất: Hệ số nhiệt thấp. Khi trời nóng 40 độ C, pin N-Type vẫn phát điện “khỏe” hơn pin cũ P-Type.

  • Kích thước: Chọn tấm công suất 550W – 580W. Kích thước khoảng 2.2m x 1.1m. Đây là kích thước tiêu chuẩn, dễ vận chuyển và lắp đặt hơn các tấm “khủng long” 670W (quá nặng để vác lên mái nhà phố).

  • Thương hiệu khuyên dùng: Jinko Tiger Neo, Longi Hi-MO 6/7, Canadian Solar TopHiKu6. (Hafihouse chỉ phân phối Top 5 Tier-1).

2.4.2 Inverter (Biến tần): Trái tim của hệ thống

  • Phân khúc Hybrid phổ thông (Ngon-Bổ-Rẻ): Luxpower SNA 5000 / 6000.

    • Ưu điểm: Cộng đồng dùng đông, dễ sửa, phần mềm tiếng Việt, cho phép chạy độc lập không cần pin (tùy model). Giá cực tốt.

  • Phân khúc Hybrid cao cấp (Nồi đồng cối đá): Deye 5kW / 8kW.

    • Ưu điểm: Vua của dòng Hybrid. Chịu tải khởi động lớn, thiết kế tản nhiệt tốt, màn hình cảm ứng xịn. Đắt nhưng xắt ra miếng.

  • Phân khúc Hòa lưới (On-grid): Growatt MIN series hoặc Solis.

    • Ưu điểm: Bền bỉ, nhỏ gọn. Phù hợp cho ai chỉ muốn giảm tiền điện ban ngày.

2.4.3 Pin lưu trữ (Battery): An toàn là số 1

Tuyệt đối KHÔNG dùng ắc quy chì (Lead-acid) hoặc ắc quy viễn thông cũ. Chúng thải ra khí độc, tuổi thọ ngắn (1-2 năm) và hiệu suất thấp.

Hãy dùng Pin Lithium LiFePO4 (LFP).

  • Cấu hình tối thiểu: 1 khối 51.2V 100Ah (~5kWh).

  • Cấu hình tiêu chuẩn: 2 khối (~10kWh) để chạy máy lạnh qua đêm.

  • Thương hiệu: GIGABOX, SVE, EVE (Cell loại A). Hafi House cung cấp các dòng này với giao tiếp (Communication) chuẩn với Inverter, cắm là chạy.

2.5 Tổng kết Chương 2: Bảng Cấu Hình Mẫu

Để bạn dễ hình dung, tôi đã lên sẵn 3 “thực đơn” cho 3 nhu cầu phổ biến nhất:

Gói Nhu cầu (Hóa đơn) Cấu hình đề xuất (Hafi House Combo) Dự toán Vật tư (Tự lắp)
Gói 1: Tiết kiệm 1.2 – 2 Triệu/tháng

Hòa lưới 3kWp

– 6 tấm N-Type 550W

– 1 Inverter Hòa lưới 3kW (Solis/Growatt)

– Không pin lưu trữ

 ~ 2X Triệu
Gói 2: Quốc Dân 2 – 4 Triệu/tháng

Hybrid 5-6kWp (Lưu trữ 5kWh)

– 10-12 tấm N-Type 550W

– 1 Biến tần lai 5kW (Luxpower/Deye)

– Pin Lithium 1 chân 5kWh

 ~ 6X Triệu
Gói 3: VIP > 4 Triệu/tháng

Hybrid 8-10kWp (Lưu trữ 10kWh)

– 16-20 tấm N-Type 580W

– 1 Biến tần lai 8kW (Deye)

– 2 Pin Lithium 5kWh (hoặc 1 khối 10kWh)

 ~ 1XX Triệu

Lưu ý: Giá trên là ước tính chi phí vật tư khi bạn mua Combo DIY về tự lắp. Nếu thuê trọn gói, giá sẽ cao hơn khoảng 20-30% cho chi phí nhân công, vận chuyển và bảo hành tại nhà.

Bạn đã chốt được cấu hình chưa?

Nếu đã chọn được “vũ khí”, hãy xắn tay áo lên. Ở CHƯƠNG 3, chúng ta sẽ đi vào phần việc của một người thợ thực thụ: THI CÔNG CƠ KHÍ & LẮP ĐẶT TRÊN MÁI. Chuẩn bị máy khoan và dây an toàn nhé!

CHƯƠNG 3: DANH MỤC VẬT TƯ CHUẨN (SHOPPING LIST CỦA KỸ SƯ)

Chào bạn, “đồng nghiệp” đam mê kỹ thuật! Chúng ta đã có tư duy đúng (Chương 1) và con số công suất chính xác (Chương 2). Bây giờ là lúc “đi chợ”.

Trong 20 năm làm nghề, tôi thấy nhiều bác rất chịu chi cho tấm pin và Inverter xịn, nhưng lại tiếc tiền mua dây điện “lô” hoặc dùng sắt hộp làm khung cho rẻ. Kết quả: Hệ thống chập cháy sau 2 năm vì dây mục, hoặc mái tôn bị gỉ sét loang lổ do khung sắt ăn mòn.

CHƯƠNG 3 này tôi sẽ liệt kê danh mục vật tư chuẩn “Engineering Grade” (Cấp độ kỹ thuật) mà Hafi House đang sử dụng cho các công trình bảo hành 25 năm. Đây là tiêu chuẩn bạn cần tuân theo nếu muốn ngủ ngon.

Nguyên tắc vàng khi đi chợ Solar: “Độ bền của hệ thống được quyết định bởi linh kiện RẺ TIỀN NHẤT.”

Một con ốc Inox dỏm giá 2.000đ bị gỉ sét có thể làm bay tấm pin giá 3 triệu đồng khi bão về. Một đầu jack MC4 giá 10.000đ bấm lỏng có thể thiêu rụi cả ngôi nhà chục tỷ. Đừng tiết kiệm ở những chỗ không đáng!

3.1 Tấm Pin (PV Modules): Đừng Chỉ Nhìn Vào Số “W”

Năm 2026, thị trường tràn ngập các loại pin thải loại, pin cũ (second-hand) dán tem mới. Để tránh mua phải “rác công nghệ”, bạn cần chọn đúng công nghệ:

Chọn công nghệ: N-Type TOPCon (Bắt buộc)

  • Tại sao không chọn P-Type (PERC)? Công nghệ cũ P-Type bị hiệu ứng suy hao do ánh sáng (LID) rất mạnh trong năm đầu (mất khoảng 2-3% công suất ngay khi phơi nắng).

  • Tại sao N-Type?

    • Hệ số nhiệt thấp (-0.29%/°C): Khi mái tôn nóng 60-70°C, pin N-Type vẫn giữ được công suất tốt hơn pin thường 3-5%.

    • Bảo hành: Hầu hết các hãng cam kết hiệu suất > 87.4% sau 30 năm (so với 25 năm của công nghệ cũ).

Chọn thiết kế: Half-cut Cell (Tế bào nửa)

Nhìn vào tấm pin, bạn thấy nó bị chia đôi ở giữa? Đó là Half-cut.

  • Lợi ích sống còn cho nhà phố: Nếu bóng của ống khói/bồn nước che mất một nửa dưới tấm pin, thì nửa trên VẪN HOẠT ĐỘNG bình thường. Với pin Full-cell đời cũ, che 1 góc là mất điện cả tấm.

Thương hiệu khuyên dùng (Tier 1):

Chỉ mua của: Jinko Solar (Dòng Tiger Neo), Longi Solar (Hi-MO 6/7), Canadian Solar.

  • Lưu ý: Hafihouse chỉ cung cấp pin Tier 1 có CO/CQ (Chứng nhận xuất xứ/chất lượng) chính hãng.

[HÌNH ẢNH MINH HỌA]: So sánh cấu tạo pin Full-cell và Half-cut cell. Hình ảnh tấm pin bị bóng che một phần.

3.2 Inverter (Biến Tần): Chọn “Trái Tim” Khỏe

Tùy vào nhu cầu ở Chương 2, bạn chọn 1 trong 2 dòng sau:

Nhóm 1: Hòa Lưới Bám Tải (On-grid Zero Export)

Dành cho ai chỉ muốn giảm tiền điện ban ngày.

  • Tiêu chí: Phải có chức năng bám tải nhanh (< 2 giây).

  • Ứng cử viên:

    • Growatt MIN series: “Quốc dân”, bền bỉ, app tiếng Việt dễ dùng.

    • Solis S6: Giá rẻ hơn chút, tản nhiệt tốt, trâu bò.

Nhóm 2: Hybrid Lưu Trữ (Hòa lưới + Backup)

Dành cho ai muốn có điện khi cúp điện.

  • Deye (SG04LP1/LP3): Dòng cao cấp. Chịu tải khởi động cực lớn (gấp 2 lần công suất danh định), chạy được máy lạnh, bơm nước ngon lành. Cổng Smart Load thông minh.

  • Luxpower (SNA/LXP): Phổ thông hơn. Dòng SNA giá cực tốt cho người mới chơi. Dòng LXP cao cấp hơn, chạy êm, không quạt (tản nhiệt nhôm).

3.3 Hệ Khung Giá Đỡ (Mounting): “Xương Sống” Của Hệ Thống

⚠️ CẢNH BÁO: Tuyệt đối không dùng sắt hộp đen/mạ kẽm rồi hàn xì trên mái.

  • Lý do: Sắt sẽ gỉ sét sau 2-3 năm. Nước gỉ sắt chảy xuống làm thủng mái tôn của bạn. Mối hàn nhiệt làm hỏng lớp mạ, gây ăn mòn cực nhanh.

Giải pháp chuẩn: Nhôm Định Hình AL6005-T5

Đây là loại nhôm chuyên dụng, được Anode hóa bề mặt (tạo lớp oxit nhân tạo siêu cứng).

  • Độ bền: Trên 25 năm (bền ngang với tấm pin).

  • Trọng lượng: Nhẹ bằng 1/3 sắt, giảm tải trọng cho mái nhà.

Các loại kẹp cần mua:

  1. Rail nhôm: Thanh đỡ tấm pin (thường dài 2.1m hoặc 4.2m).

  2. Kẹp biên (End Clamp): Kẹp tấm pin ở 2 đầu dãy.

  3. Kẹp giữa (Mid Clamp): Kẹp giữa 2 tấm pin liền kề. (Lưu ý: Phải chọn kẹp đúng độ dày pin 30mm hay 35mm).

  4. Chân L (L-feet): Bắn xuống xà gồ mái tôn (có gioăng cao su chống dột).

[HÌNH ẢNH MINH HỌA]: Cận cảnh thanh Rail nhôm, Kẹp biên, Kẹp giữa, Chân L-feet. Hình ảnh so sánh khung sắt gỉ sét và khung nhôm sau 5 năm.

3.4 Vật Tư Điện (DC Balance of System): “Mạch Máu” Hệ Thống

Đây là phần mà dân DIY hay làm ẩu nhất, và cũng là nguyên nhân gây cháy nhiều nhất.

1. Dây cáp DC Solar (Bắt buộc dùng chuyên dụng)

  • Đặc điểm: Lõi đồng mạ thiếc (màu trắng bạc, không phải màu đồng đỏ).

    • Tại sao mạ thiếc? Để chống oxy hóa khi dẫn điện DC điện áp cao lâu ngày.

  • Vỏ cách điện: 2 lớp vỏ XLPE. Chịu được tia UV (nắng), chịu nhiệt 120°C, chống chuột cắn tốt hơn dây thường.

  • Tiết diện: Dùng dây 4.0mm² cho các chuỗi ngắn (< 15A). Dùng dây 6.0mm² nếu đường dây dài trên 30m để giảm hao hụt.

2. Đầu nối MC4 (Kẻ tội đồ số 1)

90% sự cố cháy nổ xuất phát từ điểm nối MC4 lỏng lẻo -> Phát sinh hồ quang điện 6000°C.

  • Yêu cầu: Mua hàng chính hãng (Staubli, Leader…). Nhựa PPO cách điện, chống cháy.

  • Giải pháp Hafi House: Trong các Combo, chúng tôi cung cấp dây đã bấm sẵn đầu cos MC4 bằng máy thủy lực tại xưởng. Bạn chỉ việc cắm “tách” một cái là xong. An toàn tuyệt đối.

3. Tủ Điện Solar (Combiner Box)

Đừng đấu dây trần vào CB tép thường dùng cho điện AC! Điện DC khi ngắt mạch sẽ kéo tia lửa điện rất dài, CB thường không dập được -> Cháy tủ.

Cấu tạo Tủ điện chuẩn Hafi House:

  • Vỏ tủ: Nhựa chống nước IP65 (để lắp ngoài trời/hiên nhà).

  • CB DC chuyên dụng: Chịu được điện áp 500V-1000V DC.

  • Chống sét lan truyền (SPD): Cả phía DC (bảo vệ pin) và AC (bảo vệ Inverter).

  • Cầu chì DC: Bảo vệ quá dòng cho từng chuỗi pin.

[HÌNH ẢNH MINH HỌA]: Dây cáp Solar lõi mạ thiếc vs dây điện thường. Hình ảnh tủ điện Hafi House đã đấu nối sẵn (Plug & Play).

3.5 Danh Mục “Shopping List” Cho Gói 5kWp (Mẫu)

Để bạn dễ hình dung, đây là danh sách vật tư chi tiết cho một hệ thống 5kWp Hybrid mái tôn tiêu chuẩn:

STT Tên Vật Tư Số lượng Ghi chú kỹ thuật
1 Tấm pin Jinko N-Type 555W 10 Tấm Chia làm 2 giàn (String), mỗi giàn 5 tấm.
2 Biến tần lai Luxpower SNA 5kW 01 Bộ Kèm Wifi + CT bám tải + Sách HDSD.
3 Pin Lithium Hafi-Rack 51.2V 100Ah 01 Khối Kèm dây giao tiếp + dây nguồn chịu dòng 100A.
4 Thanh Rail nhôm 2.2m 10 Thanh Nhôm AL6005-T5.
5 Chân L-feet (kèm vít + ron cao su) 24 Cái Bắn trực tiếp vào xà gồ mái tôn.
6 Kẹp giữa (Mid Clamp) 16 Cái Kẹp chữ T hoặc chữ U.
7 Kẹp biên (End Clamp) 08 Cái Kẹp chữ Z.
8 Tủ điện Hafi-Prewired (Đấu sẵn) 01 Tủ Gồm: 1 CB DC, 1 SPD DC, 1 CB AC, 1 SPD AC, 1 ATS đảo nguồn.
9 Dây cáp DC 4.0mm (Đỏ + Đen) 40 Mét Đã bấm sẵn 4 đầu MC4 ở 2 đầu dây.
10 Dây cáp AC 6.0mm (Trần Phú/Cadivi) 10 Mét Dẫn điện từ Inverter về tủ điện tổng.
11 Dây tiếp địa (Vàng xanh) 10 Mét An toàn rò điện.

LỜI KHUYÊN TỪ KỸ SƯ TRƯỞNG:

Bạn có thể tự mua lẻ tẻ từng món trên Shopee để rẻ hơn vài trăm nghìn. Nhưng rủi ro mua phải dây cáp “lõi nhôm mạ đồng” hay MC4 nhựa tái chế là rất cao.

Tại Hafi House, chúng tôi đóng gói Combo DIY với vật tư đúng chuẩn như danh sách trên. Giá có thể cao hơn hàng trôi nổi 5-10%, nhưng bạn mua được sự ĐỒNG BỘ và AN TOÀN tuyệt đối.

👉 Đã có đủ “đồ chơi” chưa? Hãy chuyển sang CHƯƠNG 4 để chuẩn bị DỤNG CỤ THI CÔNG nhé!

CHƯƠNG 4: CHUẨN BỊ DỤNG CỤ THI CÔNG (TOOL KIT) – VŨ KHÍ CỦA NGƯỜI CHIẾN THẮNG

Để lắp đặt một hệ thống điện mặt trời tiêu chuẩn, bạn cần đầu tư khoảng 3 – 5 triệu đồng tiền dụng cụ nếu mua mới toàn bộ. Tuy nhiên, nếu bạn mua Combo vật tư từ Hafi House, bạn có thể cắt giảm được 70% số dụng cụ chuyên dụng đắt tiền này.

Dưới đây là 4 nhóm dụng cụ bắt buộc:

4.1. Nhóm Dụng Cụ Cơ Khí (Thi công khung giàn)

Mái nhà là chiến trường. Bạn cần những công cụ mạnh mẽ nhưng phải gọn nhẹ để thao tác trên cao.

1. Máy khoan pin cầm tay (Cordless Drill) – “Vật bất ly thân”

  • Yêu cầu: Nên dùng loại 18V – 21V. Phải có 2 chức năng: Bắn vít (có cấp trượt) và Khoan búa (để khoan tường treo Inverter).

  • Tại sao không dùng khoan điện kéo dây? Trên mái nhà dốc, việc kéo theo một sợi dây điện loằng ngoằng cực kỳ nguy hiểm (vướng chân ngã). Khoan pin giúp bạn linh hoạt và an toàn hơn.

  • Phụ kiện đi kèm:

    • Đầu bắn tôn (8mm) có nam châm: Để bắn chân L-feet xuống xà gồ.

    • Mũi khoan bê tông (6mm, 8mm, 10mm): Để lắp tắc-kê treo Inverter/Tủ điện.

2. Cờ lê lực (Torque Wrench) – “Chìa khóa của sự bền vững”

⚠️ CẢNH BÁO: Đây là dụng cụ bị dân DIY bỏ qua nhiều nhất, và cũng là nguyên nhân gây hỏng pin nhiều nhất.

  • Vật lý đằng sau: Như đã phân tích ở Chương 1, nhôm và kính giãn nở nhiệt khác nhau.

    • Nếu bạn siết ốc bằng tay “hết sức bình sinh” (~20-25Nm): Khi trời nắng, nhôm nở ra sẽ ép nứt kính tấm pin.

    • Nếu bạn siết lỏng tay (~5-8Nm): Gió bão rung lắc sẽ làm trôi kẹp, tấm pin bay mất.

  • Giải pháp: Bắt buộc dùng Cờ lê lực để siết đúng thông số kỹ thuật của kẹp (thường là 12 – 14 N.m cho ốc M8).

  • Loại khuyên dùng: Dải lực 5-25Nm. Giá khoảng 500k – 1 triệu đồng.

3. Máy cắt cầm tay (Máy mài góc)

  • Công dụng: Cắt thừa thanh Rail nhôm cho gọn đẹp. Cắt gạch/ngói nếu đi dây âm.

  • Lưu ý an toàn: Đeo kính bảo hộ. Mạt nhôm nóng bắn vào mắt hoặc dính vào mặt kính tấm pin sẽ gây điểm nóng (hotspot) sau này.

4. Nhóm Dụng Cụ Điện (Đấu nối DC/AC)

Đây là nhóm “sinh tử”. Làm sai ở bước này, hậu quả là cháy nổ.

1. Kìm bấm cos MC4 (MC4 Crimping Tool)

  • Tại sao không dùng kìm điện thường?

    • Đầu cos MC4 có thiết kế “cánh bướm” ôm dây. Kìm thường chỉ bóp bẹp dây -> Diện tích tiếp xúc kém -> Sinh nhiệt -> Hồ quang điện.

    • Kìm chuyên dụng có cơ cấu Ratchet (bánh cóc), buộc bạn phải bóp đủ lực ép (khoảng 1.2 tấn) thì kìm mới tự nhả ra. Đảm bảo mối nối và dây đồng hòa làm một khối (Cold Weld – Hàn nguội).

  • Giá thành: Một cây kìm MC4 chuẩn (như IWISS hay Staubli) giá từ 800k – 5 triệu đồng. Kìm chợ trời 200k thường làm nát đầu cos.

💡 GIẢI PHÁP TIẾT KIỆM TỪ HAFI HOUSE:

Thay vì bỏ tiền triệu mua cây kìm bạn chỉ dùng 1 lần trong đời, Hafi House cung cấp dịch vụ Bấm sẵn đầu dây trong các gói Combo. Chúng tôi dùng máy ép thủy lực công nghiệp tại xưởng. Bạn chỉ việc mang dây về và cắm “tách” một cái là xong.

  • Tiết kiệm: 1-2 triệu tiền mua kìm.

  • An toàn: 100% mối nối đạt chuẩn.

2. Kìm tuốt dây chuyên dụng (Wire Stripper)

  • Vấn đề: Dây cáp Solar có 2 lớp vỏ cách điện (XLPE) rất dai. Dùng dao rọc giấy hoặc kìm thường rất dễ cắt phạm vào lõi đồng (mất đi vài sợi).

  • Tại sao quan trọng? Với điện DC dòng lớn, mất đi vài sợi đồng sẽ làm tăng điện trở tại điểm đó -> Nóng dây.

  • Yêu cầu: Kìm tuốt dây tự động, chỉnh được cỡ dây 4.0mm và 6.0mm.

3. Đồng hồ vạn năng (Digital Multimeter – DMM)

  • Bắt buộc: Phải đo được điện áp DC tối thiểu 600V (tốt nhất là 1000V).

  • Công dụng:

    • Kiểm tra cực tính âm (-) dương (+) của chuỗi pin trước khi cắm vào Inverter. (Cắm ngược cực có thể nổ tụ Inverter).

    • Đo thông mạch (Continuity) để kiểm tra dây tiếp địa.

    • Đo điện áp lưới AC xem có quá cao/thấp không.

4. Ampe Kìm DC (Đồng hồ kẹp DC)

  • Lưu ý: Hầu hết Ampe kìm giá rẻ chỉ đo được dòng AC. Bạn cần loại đo được Dòng DC (DC Current).

  • Công dụng: Kẹp vào dây để xem dòng điện tấm pin đang phát ra bao nhiêu Ampe. Giúp phát hiện tấm pin lỗi hoặc đấu sai string.

4.3. Nhóm Bảo Hộ Lao Động (PPE – Personal Protective Equipment)

“An toàn là trên hết” không phải là khẩu hiệu. Nó là mạng sống của bạn.

  1. Dây đai an toàn (Safety Harness): Làm việc trên mái dốc, trơn trượt (đặc biệt mái tôn sáng sớm có sương) rất dễ ngã. Hãy móc dây an toàn vào xà gồ hoặc điểm neo chắc chắn.

  2. Giày đế cao su mềm: Tăng độ bám dính trên mái tôn/ngói. Tuyệt đối không đi dép lê hay chân đất.

  3. Găng tay:

    • Găng tay vải hạt nhựa: Để bê vác tấm pin, tránh cạnh sắc khung nhôm cứa tay.

    • Găng tay cách điện hạ thế: Dùng khi đấu nối tủ điện sống (nếu cần thiết, dù tôi khuyên nên ngắt điện hoàn toàn).

  4. Kính râm/Mũ rộng vành: Mái nhà phản xạ ánh nắng rất mạnh, làm việc 4-5 tiếng đồng hồ sẽ lóa mắt và say nắng nếu không bảo vệ.

4.4. Nhóm Vật Tư Tiêu Hao (Consumables)

Đừng quên mua những thứ nhỏ nhặt này, thiếu chúng công việc sẽ bị đình trệ rất khó chịu.

  • Dây rút (Lạt nhựa):

    • CẢNH BÁO: Không dùng dây rút trắng trong nhà. Nó sẽ giòn và đứt sau 3 tháng phơi nắng.

    • Phải dùng: Dây rút đen kháng tia UV (UV Resistant Cable Ties) hoặc Dây rút Inox 304 bọc nhựa.

  • Băng keo điện: Loại tốt (như 3M Super 33+) để quấn đầu dây chưa đấu nối, tránh chạm chập.

  • Keo Silicon: Dùng loại trung tính chịu thời tiết (như Apollo A500 hoặc Sikaflex) để bít các lỗ khoan trên mái tôn, chống dột.

  • Bút đánh dấu: Để đánh dấu dây (+) và (-) ngay khi kéo dây. Đừng tin vào trí nhớ của bạn!

4.5 Bảng Checklist Dụng Cụ (Dùng để kiểm tra trước khi leo mái)

Hạng mục Tự trang bị (Cần mua/mượn) Hafihouse hỗ trợ (Trong Combo)
Thi công cơ khí

– Khoan pin + Đầu bắn tôn

– Thước dây 5m

– Mũi khoan bê tông 8/10mm

– Cờ lê lực + Đầu khẩu 13mm (cho ốc M8)

– Bản vẽ bố trí (Layout)

– Hướng dẫn lắp đặt khung
Đấu nối điện

– Đồng hồ đo điện (VOM)

– Tuốc nơ vít 4 cạnh (Pake)

– Dây DC đã bấm sẵn Cos MC4

– Tủ điện đã đấu sẵn nội bộ

– Sơ đồ đấu nối chi tiết
An toàn

– Dây đai an toàn

– Giày, mũ, găng tay

– Thang nhôm rút (để leo lên mái)

 – Video hướng dẫn an toàn
Vật tư phụ – Keo Silicon chống dột

– Dây rút kháng UV (tặng kèm)

– Ốc vít dự phòng

Bạn thấy đấy, danh sách công cụ khá dài và tốn kém nếu mua đồ xịn.

  • Nếu bạn là dân kỹ thuật chuyên nghiệp, coi đây là dịp để sắm đồ nghề thì quá tuyệt.

  • Nếu bạn chỉ lắp 1 lần cho nhà mình: Hãy cân nhắc Combo DIY của Hafi House. Chúng tôi đã làm thay bạn những công đoạn cần dụng cụ đắt tiền (Bấm cos, Đấu tủ, Cắt dây chuẩn kích thước). Bạn chỉ cần Máy khoan và bộ Cờ lê là đủ để chiến đấu.

👉 Đồ nghề đã đủ, tinh thần đã sẵn sàng. Hãy hít một hơi thật sâu và chuyển sang CHƯƠNG 5: HƯỚNG DẪN THI CÔNG CƠ KHÍ TRÊN MÁI (Bước quan trọng nhất để hệ thống chịu được bão cấp 12)!

CHƯƠNG 5: HƯỚNG DẪN THI CÔNG CƠ KHÍ & BỐ TRÍ KHUNG GIÀN (MOUNTING SYSTEM)

Mái nhà của bạn sẽ phải gánh chịu tải trọng của hàng tấn tấm pin, đối mặt với gió giật cấp 12 và cái nắng thiêu đốt trong suốt 25 năm. Vì vậy, “Cơ khí đi trước, Kỹ thuật theo sau”. Một hệ khung giàn yếu kém sẽ không chỉ làm hỏng tấm pin mà còn đe dọa sự an toàn của cả ngôi nhà.

Chương này sẽ hướng dẫn bạn từng bước cách lắp đặt hệ khung giàn “chuẩn kỹ sư” cho hai loại mái phổ biến nhất: Mái Tôn và Mái Ngói.

5.1. Nguyên tắc “Bất di bất dịch” khi thi công trên mái

Trước khi cầm khoan leo lên mái, hãy khắc cốt ghi tâm 3 nguyên tắc sau:

  1. Chống dột là ưu tiên số 1: Bạn lắp điện mặt trời để tiết kiệm tiền điện, chứ không phải để tốn tiền sửa trần nhà bị thấm nước. Mọi lỗ khoan xuống mái tôn đều phải được xử lý chống thấm 2 lớp (gioăng cao su + keo Silicon).

  2. Liên kết vào xà gồ (Cầu phong/Li tô): Tuyệt đối không bắt vít chỉ vào lớp tôn mỏng manh. Vít phải xuyên qua tôn và “cắn” chặt vào thanh xà gồ (thép/gỗ) bên dưới.

  3. Tạo khoảng hở thông gió (Air Gap): Tấm pin cần được kê cao cách mái tôn tối thiểu 10-15cm.

    • Tại sao? Để luồng gió luân chuyển bên dưới, làm mát tấm pin. Pin càng mát, hiệu suất càng cao. Nếu ốp sát mái, nhiệt độ pin có thể lên tới 80°C, làm giảm tuổi thọ nghiêm trọng.

5.2. Quy trình thi công cho Mái Tôn (Metal Roof)

Đây là loại mái dễ thi công nhất cho dân DIY.

Bước 1: Xác định vị trí xà gồ

  • Quan sát hàng đinh vít cũ trên mái tôn. Đó chính là đường chạy của xà gồ bên dưới.

  • Dùng dây bật mực (chalk line) để đánh dấu các đường thẳng song song sẽ lắp thanh Rail. Khoảng cách giữa 2 thanh Rail phụ thuộc vào kích thước tấm pin (thường khoảng 1m – 1.2m).

Bước 2: Lắp đặt chân L-feet (Chân L)

  • Vật tư: Chân L nhôm chuyên dụng + Vít bắn tôn 20cm (hoặc vít đi kèm) + Gioăng cao su EPDM.

  • Thao tác:

    1. Đặt chân L lên sóng dương (đỉnh sóng) của tôn, ngay vị trí có xà gồ.

    2. Bắn vít xuyên qua lỗ của chân L, xuyên qua sóng tôn và găm vào xà gồ.

    3. Lưu ý quan trọng: Trước khi siết chặt, bơm một lớp keo Silicon A500 vào mặt dưới của chân L và xung quanh lỗ khoan.

    4. Siết vít vừa tay, đảm bảo gioăng cao su bị ép nhẹ để tạo độ kín nước, nhưng không bị nát.

Bước 3: Gá lắp thanh Rail nhôm

  • Đặt thanh Rail lên chân L.

  • Sử dụng bulong T (T-bolt) đi kèm để khóa thanh Rail vào chân L.

  • Điều chỉnh độ cao của chân L (nếu có rãnh trượt) để đảm bảo mặt phẳng của cả giàn khung là phẳng nhất (dùng thước thủy nivo để kiểm tra).

Bước 4: Nối Rail và Tiếp địa khung

  • Nếu giàn pin dài hơn 2.2m/4.2m, dùng thanh nối Rail (Splice kit) để nối dài.

  • Tiếp địa: Bắt kẹp tiếp địa (Earthing clip) vào đường rãnh của thanh Rail. Đây là điểm sẽ nối dây tiếp địa sau này.

[HÌNH ẢNH MINH HỌA]: Cận cảnh chân L-feet được bắn keo silicon. Sơ đồ khoảng cách giữa 2 thanh Rail.

5.3. Quy trình thi công cho Mái Ngói (Tile Roof)

Mái ngói khó hơn và đòi hỏi sự cẩn thận để không làm vỡ ngói. Tuyệt đối không khoan lủng ngói!

Bước 1: Xác định vị trí móc chân (Hook)

  • Dỡ viên ngói tại vị trí cần bắt chân đỡ lên.

  • Tìm thanh xà gồ gỗ/thép bên dưới.

Bước 2: Bắt chân Hook chuyên dụng

  • Vật tư: Chân Hook Inox 304 (loại cong hình chữ S).

  • Thao tác:

    1. Bắt vít gỗ/kim loại để cố định chân Hook vào xà gồ.

    2. Phần cong của Hook sẽ luồn qua khe hở giữa 2 viên ngói và đi ra ngoài.

    3. Có thể cần mài nhẹ cạnh dưới của viên ngói bên trên để khi lợp lại, ngói không bị kênh (cấn) lên chân Hook. Nếu ngói bị kênh, nước mưa sẽ tạt ngược vào nhà.

Bước 3: Lợp lại ngói và lắp Rail

  • Đặt viên ngói trở lại vị trí cũ. Lúc này chỉ có phần tay đòn của Hook thò ra ngoài.

  • Gá thanh Rail nhôm lên tay đòn của Hook và siết ốc.

5.4. Vận chuyển và Lắp đặt Tấm pin (The Heavy Lifting)

Tấm pin nặng khoảng 25-30kg và có diện tích lớn (2m²), rất dễ bị gió tạt gây mất thăng bằng.

⚠️ Quy tắc an toàn vận chuyển:

  1. Không vác đơn độc: Luôn cần ít nhất 2 người. Một người bên dưới buộc dây, một người trên mái kéo.

  2. Bảo vệ cạnh kính: Các góc của tấm pin là điểm yếu nhất. Chỉ cần va nhẹ vào nền bê tông là kính cường lực sẽ vỡ vụn. Hãy dùng bìa carton bọc góc khi di chuyển.

  3. Không dẫm lên pin: Tuyệt đối không bao giờ bước chân hoặc tì đầu gối lên mặt kính tấm pin. Lực cục bộ sẽ gây nứt tế bào quang điện (micro-crack) bên trong, làm hỏng pin sau 1-2 năm.

Quy trình kẹp pin (Clamping):

  1. Đặt tấm đầu tiên: Canh chỉnh thật vuông vắn với thanh Rail. Đây là tấm quan trọng nhất, nếu tấm đầu bị lệch, cả dãy sau sẽ bị xéo như hình rẻ quạt.

  2. Lắp Kẹp biên (End Clamp): Ở mép ngoài cùng của tấm pin.

  3. Lắp Kẹp giữa (Mid Clamp): Đặt vào khe giữa tấm 1 và tấm 2.

  4. Siết lực:

    • Dùng Cờ lê lực siết ốc M8 với lực 12 – 14 N.m (hoặc theo hướng dẫn của hãng kẹp).

    • Nếu không có cờ lê lực: Siết bằng lục giác tay cho đến khi long-đen vênh (spring washer) bị ép phẳng hoàn toàn, sau đó siết thêm khoảng 1/4 – 1/2 vòng nữa. Đừng siết kiểu “nghiến răng nghiến lợi”.

5.5. Bảng Checklist Nghiệm Thu Phần Cơ Khí

Trước khi chuyển sang phần điện, hãy leo lên mái kiểm tra lần cuối:

Hạng mục kiểm tra Tiêu chuẩn ĐẠT
Độ cứng vững Dùng tay lắc mạnh khung giàn. Khung phải chắc chắn, không rung lắc, không kêu “két két”.
Chống dột Kiểm tra tất cả chân L-feet. Keo Silicon có phủ kín chân vít không? Gioăng cao su có bị lão hóa/nứt không?
Độ phẳng Nhìn dọc theo cạnh của dãy pin. Các tấm pin có nằm trên một mặt phẳng không? (Không được nhấp nhô > 5mm giữa 2 tấm).
Khoảng hở Khe hở giữa các tấm pin (vị trí kẹp giữa) khoảng 2cm để thoát nhiệt và giãn nở.
Tiếp địa khung Các kẹp tiếp địa đã được lắp chắc chắn, cắt xuyên qua lớp Anode của nhôm để dẫn điện chưa?

Phần cơ khí là “phần xác” của hệ thống. Làm tốt phần này, bạn đã thắng 50%. Một hệ khung giàn chuẩn không chỉ giữ tấm pin an toàn trong bão, mà còn giúp mái nhà bạn mát hơn và đẹp hơn rất nhiều.

Mái nhà đã xong, tấm pin đã nằm yên vị. Giờ là lúc “thổi hồn” vào hệ thống. Hãy chuyển sang CHƯƠNG 6: HƯỚNG DẪN ĐẤU NỐI DC – PHẦN NGUY HIỂM NHẤT NHƯNG CŨNG THÚ VỊ NHẤT!

CHƯƠNG 6: HƯỚNG DẪN ĐẤU NỐI DC (DIRECT CURRENT) – “VÙNG CẤM” CỦA NHỮNG SAI LẦM

Hệ thống điện mặt trời gia đình hiện nay thường hoạt động ở điện áp DC từ 300V đến 600V, thậm chí 1000V. Đây là mức điện áp tử thần. Khác với điện lưới AC (xoay chiều) bạn dùng hàng ngày, điện DC (một chiều) có những đặc tính vật lý “hung hãn” hơn nhiều.

6.1. Tại sao điện DC Solar lại nguy hiểm hơn điện lưới AC? (Hiểu để sợ, Sợ để làm đúng)

Để làm chủ kỹ thuật, bạn phải hiểu bản chất vật lý của nó.

1. Không có điểm “Zero-Crossing” (Điểm 0)

  • Điện AC (220V): Dòng điện đổi chiều 100 lần/giây (tần số 50Hz). Nghĩa là có 100 khoảnh khắc trong 1 giây điện áp về 0V. Nếu bạn vô tình tạo ra tia lửa điện (hồ quang) khi rút phích cắm, tia lửa này dễ bị dập tắt tự nhiên tại điểm 0V.

  • Điện DC Solar: Dòng điện chạy thẳng một chiều, liên tục, không bao giờ về 0 khi còn nắng.

  • Hệ quả: Nếu một mối nối bị lỏng hoặc bạn rút jack MC4 khi đang có tải, tia lửa điện (Hồ quang – Arc Fault) sẽ hình thành và KHÔNG BAO GIỜ TỰ TẮT. Nó sẽ cháy mãi như ngọn đuốc ở nhiệt độ 6.000°C, nung chảy kim loại và đốt cháy mọi thứ xung quanh.

2. Điện áp cộng dồn (Series Connection)

Mỗi tấm pin chỉ khoảng 40-50V (an toàn). Nhưng khi bạn đấu nối tiếp (string) 10 tấm lại, điện áp tổng là 400V – 500V DC.

  • Nguy hiểm: Ở mức áp này, điện có thể phóng qua khoảng không khí (như sét mini). Chỉ cần vỏ dây bị chuột cắn hở 1 chút, hoặc đầu cos bấm không chặt, thảm họa sẽ xảy ra.

6.2. “Tử huyệt” MC4: Hướng dẫn bấm đầu cos chuẩn kỹ sư

90% các vụ cháy điện mặt trời bắt nguồn từ điểm kết nối MC4. Đây là chi tiết nhỏ nhất nhưng quan trọng nhất.

⚠️ QUY TẮC SỐ 1: KHÔNG BAO GIỜ DÙNG KÌM THƯỜNG

Tuyệt đối không dùng kìm điện, kìm mỏ nhọn để bóp đầu cos. Nó sẽ làm méo lõi đồng, giảm diện tích tiếp xúc, gây nóng và chảy nhựa sau 1-2 tháng vận hành.

Quy trình bấm MC4 chuẩn (Nếu bạn tự làm):

Bước 1: Tuốt dây chuẩn xác

  • Dùng kìm tuốt dây tự động, tuốt vỏ cách điện khoảng 7mm – 8mm.

  • Tại sao 7mm? Nếu ngắn quá, dây không kẹp chặt vào lẫy kim loại. Nếu dài quá, phần dây đồng hở ra sẽ chạm vào vỏ nhựa hoặc gioăng cao su, làm hỏng khả năng chống nước.

  • Lưu ý: Tuyệt đối không làm đứt bất kỳ sợi đồng nhỏ nào. Mất sợi đồng = Tăng điện trở = Sinh nhiệt.

Bước 2: Bấm cos (Crimping)

  • Đưa lõi đồng vào chân cos (Pin) kim loại.

  • Dùng kìm bấm cos chuyên dụng (Ratchet Crimper). Đặt vào đúng khe (2.5/4.0/6.0mm).

  • Bóp mạnh tay cho đến khi kìm tự nhả ra (cơ chế bánh cóc đảm bảo đủ lực ép hàng tấn).

  • Kiểm tra: Cầm đầu dây và đầu kim loại giật mạnh. Nếu tuột ra -> Bấm lại.

Bước 3: Lắp vào vỏ nhựa & Siết đai ốc (Gland Nut)

  • Đẩy đầu kim loại vào vỏ nhựa MC4 cho đến khi nghe tiếng “TÁCH”. Thử kéo ngược lại xem có tuột không.

  • Dùng Cờ lê MC4 (MC4 Spanner) để siết đai ốc phía sau.

  • Lực siết chuẩn: Khoảng 3 – 4 N.m. Siết cho đến khi gioăng cao su bên trong ôm chặt lấy dây cáp. Nếu siết lỏng, nước mưa sẽ len vào gây rỉ sét và phóng điện.

💡 GIẢI PHÁP AN TOÀN TỪ HAFI HOUSE:

Chúng tôi biết việc bấm MC4 chuẩn đòi hỏi kỹ năng và dụng cụ đắt tiền. Vì vậy, trong các Combo vật tư, Hafihouse cung cấp Dây cáp DC đã được bấm sẵn 2 đầu tại nhà máy.

  • Sử dụng máy ép thủy lực công nghiệp.

  • Test lực kéo và độ dẫn điện 100%.

  • Bạn chỉ việc cắm và chạy (Plug & Play), loại bỏ hoàn toàn rủi ro cháy nổ do bấm tay.

6.3. Quy hoạch tuyến dây: Nghệ thuật đi dây để tránh sét

Một hệ thống dây nhằng nhịt không chỉ xấu, mà còn biến mái nhà bạn thành một cái… ăng-ten thu sét.

Nguyên tắc “Vòng lặp cảm ứng tối thiểu” (Minimal Induction Loop)

  • Sai lầm: Đi dây Dương (+) một đường, dây Âm (-) một nẻo vòng quanh mái nhà. Điều này tạo ra một vòng dây diện tích lớn ($S$). Khi sét đánh gần, từ trường biến thiên sẽ cảm ứng ra dòng điện phá hủy Inverter.

  • Làm đúng: Luôn đi dây Dương và dây Âm bó sát song song nhau trên cùng một tuyến. Khi đó diện tích vòng dây $S \approx 0$, triệt tiêu dòng cảm ứng sét.

Cách đi dây trong ống gen (Conduit)

  • Trên mái: Luôn luồn dây trong ống ruột gà chống cháy (loại HDPE hoặc PVC chịu UV). Dùng dây rút đen buộc ống vào khung nhôm. Không để dây nằm lê lết trên mái tôn (nhiệt độ mái tôn 70°C sẽ làm lão hóa vỏ dây rất nhanh).

  • Xuống nhà:

    • ⚠️ CẢNH BÁO: Tuyệt đối không đi chung dây DC (Điện mặt trời) và dây AC (Điện lưới) trong cùng một ống gen/máng cáp.

    • Tại sao? Nếu xảy ra sự cố chập điện hoặc sét đánh, điện áp cao DC có thể phóng sang dây AC, xông thẳng vào các thiết bị điện tử trong nhà (Tivi, Tủ lạnh…) và phá hủy chúng. Hãy đi 2 ống riêng biệt cách nhau tối thiểu 10cm.

6.4. Đấu nối vào Tủ điện & Inverter: Những giây phút quyết định

Đây là bước cuối cùng để “đóng điện”. Hãy thực hiện theo đúng trình tự để không làm nổ Inverter.

Bước 1: Kiểm tra Cực tính (Polarity Check) – BẮT BUỘC

Trước khi cắm 2 đầu dây từ mái nhà vào Inverter/Tủ điện, bạn PHẢI dùng đồng hồ vạn năng (VOM) để kiểm tra:

  1. Bật đồng hồ về thang đo DC Voltage (1000V).

  2. Que đỏ chọc vào đầu dương, que đen chọc vào đầu âm.

  3. Kết quả:

    • Nếu hiện số dương (Ví dụ: 350V): Cực tính ĐÚNG. Dây đỏ là Dương (+), Dây đen là Âm (-).

    • Nếu hiện số âm (Ví dụ: **-**350V): Cực tính SAI (Đang bị ngược). Bạn đã bấm nhầm đầu jack hoặc đấu nhầm trên mái. DỪNG LẠI VÀ ĐỔI DÂY NGAY.

⚠️ CẢNH BÁO: Hầu hết Inverter sẽ NỔ TỤ HOẶC CHÁY MẠCH ngay lập tức nếu bạn cắm ngược cực âm/dương. Lỗi này các hãng TỪ CHỐI BẢO HÀNH.

Bước 2: Đấu nối vào Tủ điện Hafi-Prewired

Nếu bạn mua tủ đấu sẵn của chúng tôi, việc này rất dễ:

  • Đưa 2 dây từ mái nhà vào cổng PV INPUT của tủ (Đỏ vào +, Đen vào -).

  • Đưa 2 dây từ Tủ ra Inverter vào cổng PV INPUT của Inverter.

  • Siết ốc cầu đấu thật chặt (Lỏng ốc = Sinh nhiệt = Cháy tủ).

Bước 3: Đấu nối AC (Hòa lưới)

  • Dùng dây AC 3 lõi (Lửa – Nguội – Tiếp địa).

  • Đấu từ cổng AC OUTPUT (hoặc Grid) của Inverter vào CB trong tủ điện.

  • Lưu ý: Không được đấu nhầm dây Lửa (L) và Nguội (N). Dây tiếp địa (PE) phải được đấu chắc chắn vào cọc tiếp địa.

6.5. Bảng Checklist An Toàn Trước Khi Bật Át (Pre-Commissioning)

Đừng vội bật công tắc! Hãy đi một vòng kiểm tra lại toàn bộ theo bảng sau:

Hạng mục kiểm tra Tiêu chuẩn ĐẠT (OK)
Độ chắc chắn MC4 Đã nghe tiếng “Tách” khi cắm? Kéo thử không tuột?
Cực tính (Polarity) Đã đo bằng đồng hồ VOM và chắc chắn Dương/Âm đúng chưa?
Điện áp hở mạch (Voc) Đo tổng điện áp chuỗi pin có vượt quá mức cho phép của Inverter không? (Ví dụ Inverter max 550V mà đo được 600V là cháy máy).
Cách ly đất Đo điện trở giữa dây Dương (+) với Mái tôn và dây Âm (-) với Mái tôn. Phải là vô cùng (OL). Nếu có trị số ohm thấp nghĩa là dây đang bị hở/chạm vỏ.
Tiếp địa Vỏ Inverter và Khung pin đã được nối đất chưa?
Trạng thái CB Tất cả CB (Aptomat) đang ở trạng thái OFF (Tắt).

Điện DC giống như một con thú hoang: Mạnh mẽ nhưng nguy hiểm. Nếu bạn tuân thủ đúng các quy tắc về bấm cos, đi dây và kiểm tra cực tính, bạn đã thuần hóa được nó.

  • Nếu bạn cảm thấy run tay khi bấm cos? -> Hãy mua dây bấm sẵn.

  • Nếu bạn không có đồng hồ đo điện? -> Hãy mượn hoặc mua một cái, đừng đoán mò.

👉 Hệ thống đã đấu nối xong. Mọi thứ đã sẵn sàng. Nhưng đừng bật vội! Chúng ta còn một “lá chắn” cuối cùng phải làm: HỆ THỐNG TIẾP ĐỊA. Mời bạn sang CHƯƠNG 7 để biết cách đóng cọc tiếp địa đúng chuẩn.

CHƯƠNG 7: HỆ THỐNG TIẾP ĐỊA (GROUNDING) & CHỐNG SÉT – “VỆ SĨ THẦM LẶNG” CỦA NGÔI NHÀ

7.1. Bản Chất Vật Lý: Tại Sao Phải “Chôn Tiền” Xuống Đất?

Tiếp địa không tạo ra điện, không giúp bạn tiết kiệm thêm đồng nào, nhưng nó là BẮT BUỘC.

1. Nguyên lý “Thoát hiểm khẩn cấp”

Hãy tưởng tượng dòng điện rò rỉ hoặc dòng sét đánh là một dòng lũ hung dữ.

  • Không có tiếp địa: Dòng lũ này bị chặn lại, tích tụ áp lực (Điện áp dâng) trên vỏ Inverter, khung nhôm tấm pin. Khi bạn chạm tay vào, cơ thể bạn trở thành con đường duy nhất để dòng lũ này thoát xuống đất. -> Điện giật chết người.

  • Có tiếp địa: Bạn tạo ra một “đường cao tốc” (dây đồng to) dẫn thẳng xuống lòng đất. Theo định luật vật lý, dòng điện luôn ưu tiên đi qua nơi có điện trở thấp nhất. Điện trở của dây tiếp địa (vài Ohm) thấp hơn điện trở cơ thể người (1000 Ohm), nên dòng điện sẽ chạy qua dây xuống đất, bỏ qua bạn.

2. Triệt tiêu tĩnh điện & Sét cảm ứng

Mái tôn rộng hàng chục mét vuông, cộng với dàn pin mặt trời tạo thành một bản tụ điện khổng lồ tích tụ tĩnh điện từ gió, ma sát không khí. Nếu không xả bỏ lượng điện tích này, Inverter sẽ hoạt động chập chờn, báo lỗi liên tục hoặc chết linh kiện điện tử nhạy cảm.

7.2. Cấu Trúc Hệ Thống Tiếp Địa Chuẩn Solar

Một hệ thống tiếp địa cho dân DIY không cần quá phức tạp như trạm biến áp, nhưng phải đảm bảo đủ 3 thành phần:

  1. Cọc tiếp địa (Earth Rod): Thanh kim loại đóng sâu xuống đất để phân tán dòng điện.

  2. Dây dẫn (Grounding Conductor): “Đường cao tốc” dẫn điện từ mái nhà xuống cọc.

  3. Liên kết đẳng thế (Bonding): Dây nối tất cả các phần kim loại (khung pin, vỏ máy) lại với nhau.

7.3. Hướng Dẫn Thi Công: Đóng Cọc Tiếp Địa (Phần “Cơ Bắp”)

Đây là phần việc nặng nhọc nhất nhưng quan trọng nhất.

Bước 1: Chọn vật tư (Shopping List)

  • Cọc tiếp địa:

    • Loại: Thép mạ đồng (Copper Bonded Steel). Lớp đồng giúp dẫn điện tốt và chống gỉ, lõi thép giúp cọc cứng để đóng không bị cong.

    • Kích thước: Đường kính D16, dài 2.4 mét. (Đừng mua loại cọc V sắt chợ trời, vài năm là rỉ hết).

    • Số lượng: Tối thiểu 1 cọc cho đất ẩm/ruộng. 3 cọc cho đất đồi/khô.

  • Kẹp tiếp địa (Kẹp trái trám): Bằng đồng vàng, dùng để siết dây vào cọc.

  • Dây tiếp địa: Dây cáp đồng trần hoặc dây vàng-xanh. Tiết diện tối thiểu M6 (6.0mm²), tốt nhất là M10.

Bước 2: Chọn vị trí đóng cọc

  • Tìm nơi đất ẩm ướt nhất quanh nhà (gần vòi nước, bồn hoa). Đất càng ẩm, điện trở càng thấp -> Tiếp địa càng tốt.

  • Cách xa móng nhà tối thiểu 1-2m để không ảnh hưởng kết cấu móng.

Bước 3: Đóng cọc (Action!)

  • Đào một hố sâu khoảng 50cm.

  • Đặt cọc thẳng đứng, dùng búa tạ (5kg) đóng mạnh.

  • Mẹo cho dân DIY: Nếu đất quá cứng, hãy đổ nước vào hố để làm mềm đất. Hoặc dùng máy khoan bê tông mũi to khoan mồi trước.

  • Đóng cho đến khi đầu cọc còn nhô lên khỏi đáy hố khoảng 10-15cm để bắt kẹp.

⚠️ LƯU Ý KỸ THUẬT: Nếu đóng 1 cọc mà đo điện trở vẫn cao, bạn phải đóng thêm cọc thứ 2, thứ 3. Khoảng cách giữa các cọc phải lớn hơn hoặc bằng chiều dài cọc (tức là cách nhau > 2.4m) thì mới hiệu quả. Đóng sát nhau quá (chùm lại) không có tác dụng nhiều.

7.4. Hướng Dẫn Đấu Nối: Liên Kết Đẳng Thế (Equipotential Bonding)

Mục tiêu: Biến tất cả các khối kim loại trên mái thành một khối thống nhất về điện.

1. Tiếp địa cho dàn pin (Trên mái)

Nhiều người bỏ qua bước này. Hãy nhớ: Khung nhôm tấm pin nằm tách biệt với mái tôn nhờ lớp gioăng cao su, nên nó không tự tiếp địa được.

  • Cách làm: Sử dụng Kẹp tiếp địa chuyên dụng (Earthing Clip/Washer) có gai nhọn.

    • Đặt miếng kẹp gai này giữa tấm pin và thanh Rail nhôm. Khi siết ốc, các gai nhọn sẽ chọc thủng lớp Anode cách điện của khung nhôm, tạo ra sự liên kết điện dẫn giữa Tấm pin và Thanh Rail.

  • Kết nối các thanh Rail: Dùng dây đồng (M4 hoặc M6) nối các dãy Rail lại với nhau.

  • Kéo xuống đất: Từ điểm cuối của hệ khung, kéo 1 dây cáp đồng (M6/M10) chạy dọc theo tường xuống cọc tiếp địa. Luồn trong ống gen để bảo vệ và thẩm mỹ.

2. Tiếp địa cho Inverter & Tủ điện

  • Vỏ Inverter: Bên hông tản nhiệt luôn có 1 điểm bắt ốc ký hiệu tiếp địa (⏚). Hãy đấu dây vàng-xanh vào đây.

  • Tủ điện Hafi-Prewired: Trong tủ điện của chúng tôi đã có sẵn thanh cái đồng tiếp địa (Ground Bar).

    • Dây từ Vỏ Inverter -> Đấu vào Thanh cái tủ.

    • Dây từ Chống sét lan truyền (SPD) -> Đấu vào Thanh cái tủ.

    • Dây từ Khung giàn pin -> Đấu vào Thanh cái tủ.

    • Cuối cùng: Từ Thanh cái tủ -> Kéo 1 dây to nhất (M10) chạy thẳng xuống Cọc tiếp địa.

💡 ĐIỂM KHÁC BIỆT CỦA HAFI HOUSE: Tủ điện Combo của chúng tôi được trang bị Thiết bị chống sét lan truyền (SPD) Type II cho cả DC và AC. Nhưng SPD chỉ hoạt động nếu bạn nối nó xuống đất. Nếu không có dây tiếp địa, SPD chỉ là cục nhựa vô dụng!

7.5. Nghiệm Thu: Đo Điện Trở Đất (The Moment of Truth)

Làm xong rồi, làm sao biết có đạt chuẩn hay không?

Tiêu chuẩn Việt Nam (TCVN 4756:1989):

  • Điện trở nối đất an toàn điện: R ≤ 4 Ohm.

  • Điện trở nối đất chống sét lan truyền: R ≤ 10 Ohm.

Cách đo cho dân DIY (Khi không có máy đo chuyên dụng)

Dân chuyên nghiệp dùng máy đo điện trở đất 3 kim (Earth Tester). Dân DIY thường không có máy này (giá vài triệu). Bạn có thể dùng 2 cách “dân gian” sau để ước lượng (dù không chính xác 100% nhưng chấp nhận được cho hệ gia đình nhỏ):

Cách 1: Dùng đồng hồ VOM (Tương đối)

  1. Kéo một dây điện dài từ pha Lửa (L) của lưới điện 220V.

  2. Đấu qua một bóng đèn sợi đốt 100W.

  3. Đầu còn lại của bóng đèn gí vào cọc tiếp địa bạn vừa đóng.

  4. Kết quả:

    • Nếu đèn sáng rực như cắm vào ổ điện -> Tiếp địa tốt (R thấp).

    • Nếu đèn sáng mờ hoặc không sáng -> Tiếp địa kém (R cao). Cần đóng thêm cọc hoặc đổ hóa chất giảm điện trở (GEM).

Cách 2: Phương pháp “Niềm tin” (Dựa trên khối lượng) Nếu bạn không thể đo, hãy làm dư ra.

  • Đóng 3 cọc D16 dài 2.4m hình tam giác, cách nhau 3m.

  • Nối chúng lại bằng cáp đồng trần hàn hóa nhiệt hoặc kẹp đồng chắc chắn.

  • Đổ thêm bao hóa chất giảm điện trở (GEM) hoặc than hoạt tính + muối hột xuống hố.

  • Với cấu hình này, 99% nền đất tại Việt Nam (trừ đồi đá) sẽ đạt yêu cầu < 10 Ohm.

7.6. Checklist An Toàn Tiếp Địa

  • Đã đóng cọc sâu tối thiểu 0.5m so với mặt đất chưa?

  • Mối nối giữa dây và cọc có chắc chắn không? (Nên bôi mỡ bảo quản để tránh gỉ sét).

  • [Dây tiếp địa đi từ mái xuống có bị đứt đoạn không?

  • Các tấm pin có được kẹp gai tiếp địa để thông điện với khung rail chưa?

  • Đã đấu nối dây tiếp địa vào vỏ Inverter và Tủ điện chưa?

Đừng tiếc vài trăm nghìn mua cọc đồng và dây điện. Hệ thống tiếp địa chính là “Bảo hiểm nhân thọ” cho cả gia đình bạn khi trời nổi cơn giông bão. Làm tiếp địa tốt, Inverter cũng hoạt động bền bỉ hơn, ít lỗi vặt hơn.

Đến đây, phần cứng (Cơ khí + Điện + Tiếp địa) đã hoàn tất. Xin chúc mừng! Bạn đã xây dựng xong “thể xác” của nhà máy điện. Bây giờ, hãy chuyển sang CHƯƠNG 8: LẮP ĐẶT & KẾT NỐI INVERTER để bắt đầu “cấy ghép bộ não” cho hệ thống.

CHƯƠNG 8: LẮP ĐẶT INVERTER & ĐẤU NỐI AC/KẾT NỐI THÔNG MINH

8.1. Chọn “Ngôi nhà” cho Inverter: Vị trí lắp đặt

Inverter không phải cái tivi, bạn không thể treo nó ở bất cứ đâu cho đẹp. Vị trí lắp đặt quyết định tuổi thọ của nó.

3 Nguyên tắc vàng khi treo Inverter:

  1. Thoáng khí (Tản nhiệt): Inverter khi chạy full tải sẽ sinh nhiệt rất lớn.

    • Quy tắc: Phải cách trần ít nhất 30cm, cách tường hai bên 30cm và cách sàn 50cm để luồng không khí đối lưu làm mát. Không được nhét vào tủ kín hay hốc tường hẹp.

  2. Tránh nắng mưa trực tiếp: Dù Inverter đạt chuẩn chống nước IP65, nhưng ánh nắng trực tiếp sẽ làm nóng máy, giảm hiệu suất và làm lão hóa màn hình LCD. Hãy treo ở nơi có mái che (hiên nhà, ban công, garage).

  3. Vị trí dễ quan sát & Có sóng Wifi: Bạn cần nhìn thấy màn hình để kiểm tra lỗi và cần Wifi mạnh để Inverter gửi dữ liệu về điện thoại.

8.2. Quy trình đấu nối vào Tủ điện Hafi-Prewired

Nếu bạn mua Combo của Hafi House, việc này đơn giản như cắm cơm điện. Tủ điện của chúng tôi đã đấu sẵn nội bộ, chia rõ các cầu đấu (Terminal) cho bạn.

Bước 1: Treo Inverter và Tủ điện

  • Dùng khoan bê tông mũi 10mm, bắt vít nở sắt (tắc-kê) để treo giá đỡ Inverter lên tường. Đảm bảo tường chịu lực tốt (Inverter Hybrid 5kW nặng tới 20-25kg).

  • Treo Tủ điện ngay bên cạnh hoặc phía dưới Inverter để đi dây cho gọn.

Bước 2: Đấu nối dây AC (Điện lưới & Tải)

  • Chuẩn bị dây: Sử dụng dây cáp AC 3 lõi (Lửa – Nguội – Tiếp địa). Tiết diện tối thiểu 6.0mm² cho hệ 5kW.

  • Bấm đầu cos kim: Tuyệt đối không nhét dây đồng trần tưa lưa vào Aptomat. Hãy dùng kìm bấm đầu cos kim (pin terminal) để đảm bảo tiếp xúc tốt nhất.

Sơ đồ đấu nối (Nhìn vào nhãn dán trong tủ Hafi House):

  1. Cổng GRID (Điện lưới):

    • Kéo dây từ CB tổng của gia đình (Main Breaker) vào cổng AC INPUT của tủ điện.

    • Từ tủ điện, dây sẽ đi qua CB bảo vệ và đi vào cổng GRID trên Inverter.

    • Lưu ý: Đấu đúng dây L (Lửa – màu đỏ/nâu), N (Nguội – màu xanh dương) và PE (Tiếp địa – màu vàng xanh).

  2. Cổng LOAD / EPS (Tải ưu tiên – Chỉ dành cho hệ Hybrid):

    • Đây là cổng “thần thánh” cấp điện khi mất lưới.

    • Kéo dây từ cổng này đến một Tủ điện phụ chứa các thiết bị cần ưu tiên (Wifi, Camera, Đèn, Quạt).

    • ⚠️ CẢNH BÁO: Không được đấu cổng LOAD chung với cổng GRID. Không được đấu máy lạnh công suất lớn hay bình nóng lạnh vào cổng này nếu Inverter không đủ tải (dễ gây quá tải sập nguồn).

8.3. Đấu nối Pin Lưu Trữ (Battery Connection) – Dành cho hệ Hybrid

Đây là phần “nặng đô” nhất về dòng điện. Pin Lithium 5kW xả dòng lên tới 100A.

  • Dây dẫn: Phải dùng dây chuyên dụng tiết diện lớn (25mm² hoặc 35mm²). Hafi House luôn tặng kèm cặp dây này theo pin.

  • Trình tự đấu nối:

    1. TẮT công tắc trên Inverter và trên Pin Lithium.

    2. Đấu dây Dương (+) của Pin vào cổng BAT (+) của Inverter.

    3. Đấu dây Âm (-) của Pin vào cổng BAT (-) của Inverter.

    4. Cắm dây giao tiếp (Communication Cable): Dùng dây mạng RJ45 cắm từ cổng CAN/RS485 của Pin vào cổng tương ứng trên Inverter. (Bước này giúp Inverter “hiểu” được % pin và sức khỏe của pin).

⚠️ TUYỆT ĐỐI KHÔNG ĐẤU NGƯỢC CỰC PIN LƯU TRỮ. NÓ SẼ NỔ NHƯ BOM!

8.4. Lắp đặt CT / Smart Meter (Trái tim của giải pháp Zero Export)

Hệ thống của bạn có bị phạt hay không, có bám tải chuẩn hay không là do thiết bị nhỏ bé này.

CT (Current Transformer) là gì?

Nó là một cái kẹp cảm biến dòng điện, giúp Inverter biết nhà bạn đang dùng bao nhiêu điện để phát ra vừa đủ, không thừa 1 giọt ra lưới.

Vị trí kẹp CT (Cực kỳ quan trọng):

  • Vị trí: Phải kẹp ngay tại dây Lửa (L) của nguồn cấp điện lực đi vào nhà. Tức là ngay sau đồng hồ điện lực và trước tất cả các thiết bị điện trong nhà.

  • Nếu kẹp sai: Kẹp sau một vài thiết bị -> Inverter không đo được dòng của thiết bị đó -> Bám tải sai.

Chiều mũi tên trên CT:

Trên cục CT luôn có một mũi tên.

  • Quy tắc chung (Áp dụng cho Deye/Luxpower): Mũi tên phải hướng từ Lưới điện (Grid) đi vào Nhà (Load).

  • Nếu kẹp ngược: Inverter sẽ hiểu nhầm là bạn đang bán điện, nó sẽ báo lỗi hoặc ngưng phát điện.

[HÌNH ẢNH MINH HỌA]: Sơ đồ vị trí kẹp CT ngay sau công tơ tổng. Hình ảnh thực tế mũi tên trên CT.

8.5. Checklist Cuối Cùng Trước Khi Cấp Điện (Pre-flight Check)

Đừng nôn nóng! Hãy dành 5 phút kiểm tra lại lần cuối:

  1. Dây AC: Đã siết chặt ốc tại CB chưa? (Giật mạnh thử). Đã đúng dây Lửa/Nguội chưa?

  2. Dây DC: Đã cắm chặt jack MC4 chưa? Cực tính +/- đã đúng chưa?

  3. Pin lưu trữ: Dây to, siết chặt bulong chưa? Đã cắm dây giao tiếp BMS chưa?

  4. [CT Bám tải: Đã kẹp đúng dây Lửa nguồn tổng và đúng chiều mũi tên chưa?

  5. Tiếp địa: Đã nối dây tiếp địa vỏ máy xuống cọc chưa?

Nếu tất cả đã OK, hãy nín thở và chuyển sang CHƯƠNG 9: CÀI ĐẶT PHẦN MỀM & VẬN HÀNH. Đó là lúc “điều kỳ diệu” xảy ra!

CHƯƠNG 9: CÀI ĐẶT PHẦN MỀM & VẬN HÀNH THỬ NGHIỆM (COMMISSIONING)

9.1. Kết nối Wifi & Giám sát từ xa (IoT)

Trước khi cấu hình sâu, hãy đưa Inverter “lên mây” (Cloud) để bạn có thể điều khiển nó qua điện thoại.

Bước 1: Cắm Logger Wifi

  • Dưới đáy Inverter có một cổng ghi chữ “WIFI” hoặc “COM”. Hãy cắm thiết bị Wifi (đi kèm trong hộp) vào đó.

  • Siết chặt ốc chống nước.

Bước 2: Cài App và Kết nối

  • Với Inverter Deye: Tải app SOLARMAN Smart hoặc Deye Cloud.

  • Với Inverter Luxpower: Tải app LuxpowerView.

  • Quy trình chung:

    1. Mở App -> Đăng ký tài khoản.

    2. Quét mã Barcode trên cục Wifi Logger.

    3. Nhập mật khẩu Wifi của nhà bạn vào để Logger kết nối internet.

    4. Đợi khoảng 5-10 phút, đèn “NET” trên cục Wifi sáng đứng (không nhấp nháy) là đã Online.

9.2. Cấu hình Pin Lưu Trữ (Battery Setting) – Chỉ dành cho Hybrid

⚠️ QUAN TRỌNG: Đây là bước dễ làm hỏng pin nhất. Hãy mở sách hướng dẫn của Inverter và Pin ra đối chiếu.

Chế độ 1: Pin Lithium có giao tiếp (Lithium Mode) – Khuyên dùng

Nếu bạn mua Combo của Hafi House (Inverter Deye/Luxpower + Pin GigaBox/SVE), chúng có thể “nói chuyện” với nhau.

  • Battery Type: Chọn Lithium.

  • Lithium Mode: Chọn đúng mã (Ví dụ: 00 cho Pylontech, 12 cho GigaBox… tùy hãng).

  • Kết quả: Inverter sẽ tự động đọc được % pin (SOC), nhiệt độ và sức khỏe của pin. Bạn không cần cài dòng sạc/xả, nó tự nhận.

Chế độ 2: Cài đặt thủ công (Voltage Mode / Lead-acid)

Nếu bạn dùng pin “chế” hoặc không có dây giao tiếp.

  • Battery Type: Chọn Use Batt V hoặc Lead-acid.

  • Capacity: Nhập dung lượng pin (ví dụ 100Ah).

  • Max Charge Current: Cài đặt dòng sạc tối đa.

    • Công thức an toàn: 50% dung lượng (0.5C). Ví dụ pin 100Ah thì sạc max 50A.

  • Discharge Cut-off Voltage (Ngưỡng ngắt xả):

    • Với pin Lithium 51.2V: Nên cài 46V hoặc 47V (tương đương 10-20% pin). Đừng xả kiệt xuống 42V sẽ hỏng pin nhanh.

9.3. Cấu hình Zero Export (Bám tải) – Bắt buộc

Đây là “lá bùa hộ mệnh” giúp bạn không bị Điện lực phạt.

Trên Inverter Deye:

  1. Vào menu System Work Mode.

  2. Tích chọn “Zero Export to CT”. (Nghĩa là: Không phát ra lưới, đo đếm qua cảm biến CT).

  3. Mục “Solar Sell”: BỎ TÍCH (Không bán điện).

  4. Nhấn OK/Save.

Trên Inverter Luxpower:

  1. Vào App -> Maintain -> Remote Set.

  2. Tìm mục “Anti-Reverse” (Chống ngược) hoặc “Export Power”.

  3. Enable (Bật) chế độ này lên.

  4. Đặt giới hạn công suất = 0 .

Mẹo kiểm tra: Sau khi cài xong, hãy bật một ấm siêu tốc. Mở App lên xem. Nếu thấy dòng “Solar Power” (Sản xuất) tăng lên bằng đúng công suất ấm đun, và dòng “Grid Power” (Lưới) xấp xỉ bằng 0 -> Bạn đã thành công!

9.4. Quy trình Đóng Điện (Start-up Sequence) – Đừng Bật Sai Thứ Tự!

Với hệ thống Hybrid, thứ tự bật rất quan trọng để tránh sốc điện cho tụ điện bên trong Inverter.

✅ QUY TRÌNH CHUẨN: “BÌNH – LƯỚI – PIN”

(Pin lưu trữ -> Lưới điện -> Hệ thống quang điện)

  1. BƯỚC 1: Bật Pin Lưu Trữ (Battery)

    • Bật CB DC của Pin lưu trữ.

    • Nhấn nút nguồn (Power) trên mặt Pin Lithium (nếu có).

    • Chờ: Đợi Inverter sáng màn hình lên (Inverter lấy nguồn nuôi từ Pin).

  2. BƯỚC 2: Bật Điện Lưới (Grid)

    • Bật CB AC cấp nguồn lưới cho Inverter.

    • Lúc này Inverter sẽ đồng bộ (Sync) với lưới điện. Bạn sẽ nghe tiếng rơ-le đóng “Tách”.

  3. BƯỚC 3: Bật Điện Mặt Trời (PV)

    • Cuối cùng, bật CB DC của giàn pin mặt trời.

    • Quan sát: Trên màn hình Inverter, biểu tượng tấm pin sẽ sáng lên. Công suất bắt đầu tăng dần.

  4. BƯỚC 4: Bật Tải (Load)

    • Bật CB đầu ra (Load/Backup) để cấp điện cho các thiết bị trong nhà.

(Khi tắt hệ thống để bảo trì, hãy làm ngược lại: Tắt PV -> Tắt Lưới -> Tắt Pin).

9.5. Kiểm Tra Vận Hành & Xử Lý Sự Cố (Troubleshooting)

Hệ thống đã chạy, nhưng có ổn không?

Bài Test 1: Kiểm tra cực tính CT (Rất hay sai)

  • Hiện tượng: Ban ngày nắng to, nhà đang dùng điện, nhưng Inverter lại báo lỗi hoặc không phát điện.

  • Nguyên nhân: Kẹp CT bị ngược chiều mũi tên hoặc kẹp nhầm dây.

  • Cách test: Mở màn hình Inverter. Nhìn thông số Grid Power (Công suất lưới).

    • Nếu bạn đang dùng điện từ lưới, số này phải là Dương (+).

    • Nếu nó hiện số Âm (-) mà bạn chưa phát điện mặt trời -> CT bị ngược. Hãy đảo chiều kẹp CT lại.

Bài Test 2: Giả lập mất điện (Test Backup)

  • Thao tác: Đang ban ngày, hãy thử cúp CB tổng điện lưới của nhà bạn.

  • Kết quả mong đợi:

    • Đèn trong nhà không được chớp tắt. Wifi không được mất.

    • Inverter chuyển sang chế độ “Island Mode” hoặc “Off-grid”.

    • Điện mặt trời vẫn tiếp tục phát để nuôi tải và sạc pin.

  • Nếu tắt CB mà điện trong nhà mất luôn: Kiểm tra lại đấu nối cổng LOAD (EPS). Có thể bạn đã đấu nhầm thiết bị vào cổng GRID (Cổng này mất điện khi lưới mất).

9.6. Tối ưu hóa: Chiến thuật “Sạc Xả” thông minh (Time of Use)

Để tiết kiệm tiền điện tối đa (Chương 2), hãy cài đặt Inverter chạy theo giờ:

  1. 7:00 – 17:00 (Ban ngày):

    • Ưu tiên: Load First (Cấp cho tải trước) -> Batt Charge (Dư thì sạc pin).

  2. 18:00 – 22:00 (Cao điểm tối):

    • Ưu tiên: Xả pin (Discharge) để nuôi nhà. Giới hạn xả đến khoảng 30% thì dừng.

  3. 22:00 – 6:00 (Đêm khuya):

    • Nếu pin còn >30%, tiếp tục xả nhẹ cho tủ lạnh/wifi.

    • Nếu pin yếu, dùng lưới giá rẻ (Bậc 1) bù vào hoặc sạc bù (tùy chọn).

💡 LỜI KHUYÊN HAFI HOUSE: Phần cài đặt này hơi “đau đầu” với người mới. Khi mua Combo tại Hafi House, kỹ sư của chúng tôi sẽ Cài đặt sẵn (Pre-config) các thông số này tại xưởng trước khi gửi hàng cho bạn. Về nhà bạn chỉ việc bật lên là chạy tối ưu ngay!

Chúc mừng! Bạn đã chính thức sở hữu một “Nhà máy điện” do chính tay mình dựng lên. Cảm giác nhìn công tơ điện đứng im trong khi máy lạnh vẫn chạy phà phà thật sự rất “đã”.

Nhưng cuộc chơi chưa kết thúc. Để hệ thống chạy bền 20 năm, bạn cần biết cách chăm sóc nó. 👉 Mời bạn sang CHƯƠNG 10: BẢO TRÌ ĐỊNH KỲ & NHỮNG ĐIỀU CẦN TRÁNH.

CHƯƠNG 10: BẢO TRÌ ĐỊNH KỲ & NHỮNG ĐIỀU CẤM KỴ (ĐỂ HỆ THỐNG SỐNG THỌ 25 NĂM)

10.1. Quy Tắc An Toàn “Bất Di Bất Dịch” Khi Bảo Trì

Trước khi leo lên mái hoặc mở tủ điện, hãy nhớ:

  1. TẮT HẾT: Tắt CB AC -> Tắt CB DC -> Tắt Nút nguồn Inverter. Đợi 5 phút để tụ điện trong Inverter xả hết điện.

  2. KHÔNG LEO KHI ƯỚT: Mái tôn ướt + rêu mốc = Sân trượt băng tử thần. Chỉ lên mái khi trời khô ráo.

  3. KHÔNG DẪM LÊN PIN: Tôi nhắc lại lần thứ N: Tuyệt đối không dẫm, đứng, ngồi lên mặt kính tấm pin. Lực chân bạn sẽ làm nứt các cell pin bên trong (Invisible cracks), gây ra điểm nóng (Hotspot) cháy pin sau này. Chỉ được bước vào phần khung nhôm hoặc thanh Rail.

10.2. Vệ Sinh Tấm Pin (Solar Panel Cleaning) – “Tắm Mát” Cho Hệ Thống

Bụi bẩn, phân chim, lá cây là kẻ thù của hiệu suất. Một lớp bụi mỏng có thể làm giảm 5-10% sản lượng điện.

Khi nào cần rửa?

  • Tần suất: Ở thành phố bụi nhiều: 3 tháng/lần. Ở quê không khí sạch: 6 tháng/lần hoặc đợi mưa tự rửa.

  • Thời điểm: Sáng sớm (6h-7h) hoặc Chiều muộn (17h-18h).

    • ⚠️ CẢNH BÁO: Không rửa lúc trưa nắng. Mặt pin đang nóng 70°C gặp nước lạnh sẽ bị Sốc nhiệt (Thermal Shock) gây vỡ kính ngay lập tức.

Dụng cụ cần thiết

  • Chổi lau pin chuyên dụng (Cán dài, đầu chổi mềm xoay được). Nếu không có, dùng cây lau nhà loại microfiber mềm.

  • Vòi xịt nước (Áp lực vừa phải, không dùng vòi cao áp xịt thẳng vào jack nối/hộp điện).

  • Nước sạch (Nước máy). Không dùng nước giếng khoan nhiễm phèn (sẽ làm ố vàng kính).

Quy trình rửa

  1. Xịt nước làm ướt và trôi bụi lớn.

  2. Dùng chổi mềm lau nhẹ nhàng. Chú ý các vết phân chim (axit trong phân chim ăn mòn lớp chống phản quang rất nhanh).

  3. Xịt nước tráng lại.

  4. Tuyệt đối KHÔNG dùng: Xà phòng rửa chén, hóa chất tẩy rửa mạnh (làm hỏng lớp coating), vật liệu nhám (bùi nhùi sắt).

10.3. Kiểm Tra Hệ Thống Điện (Electrical Health Check) – 6 Tháng/Lần

Rung động do gió và sự giãn nở nhiệt có thể làm lỏng các con ốc sau một thời gian.

1. Kiểm tra Tủ điện & Inverter

  • Siết lại ốc: Dùng tuốc nơ vít kiểm tra lực siết của các đầu dây trong CB, cầu đấu. Dây lỏng = Hồ quang = Cháy.

  • Kiểm tra dây: Dây có bị chuột cắn, đổi màu do nhiệt (nám đen) không?

  • Vệ sinh Inverter:

    • Dùng chổi sơn quét bụi ở khe tản nhiệt (Heatsink) phía sau máy.

    • Nếu Inverter có quạt, kiểm tra xem quạt có quay êm không hay bị kẹt dị vật.

2. Kiểm tra trên mái (DC Side)

  • Jack MC4: Kiểm tra xem có jack nào bị tuột, lỏng hoặc vỏ nhựa bị đổi màu (dấu hiệu quá nhiệt) không.

  • Dây dẫn: Kiểm tra đường ống ruột gà xem có bị giòn vỡ, dây điện bên trong có bị hở do cọ xát vào mái tôn không.

  • Tiếp địa: Dây tiếp địa kẹp vào khung nhôm còn chắc không?

10.4. Giám Sát Qua App: Bác Sĩ Từ Xa

Đừng chỉ mở App để khoe tiền điện. Hãy nhìn vào các chỉ số kỹ thuật.

Dấu hiệu hệ thống đang “bệnh”:

  1. Biểu đồ bị “răng cưa” khi trời không mây: Lúc nắng to mà biểu đồ công suất cứ lên xuống thất thường -> Có thể do lỏng dây hoặc Inverter quá nhiệt.

  2. Điện áp 2 chuỗi lệch nhau: Nếu bạn lắp 2 chuỗi pin (String) giống hệt nhau (cùng số lượng tấm, cùng hướng) mà điện áp (V) hoặc dòng điện (A) lệch nhau quá 10% -> Một chuỗi đang bị bóng che, bẩn hoặc hỏng 1 tấm.

  3. Lỗi Grid Voltage High (Điện áp lưới cao): Inverter hay ngắt vào buổi trưa. Đây là lỗi phổ biến do điện lực khu vực quá tải. (Giải pháp: Chỉnh dải điện áp bảo vệ của Inverter lên một chút – cần hỏi kỹ thuật Hafi House hướng dẫn).

10.5. Bảng Xử Lý Sự Cố Thường Gặp (Troubleshooting Cheat Sheet)

Hiện tượng Nguyên nhân có thể Cách xử lý (Dân DIY)
Inverter tắt ngóm, không đèn Mất nguồn DC hoặc AC

1. Kiểm tra CB DC/AC đã bật chưa.

2. Đo điện áp PV có vào Inverter không (có thể đứt dây chuột cắn).
Đèn Wifi không sáng Mất kết nối mạng

1. Kiểm tra cục Wifi Router trong nhà.

2. Rút cục Wifi Logger ra cắm lại (Reset).
Báo lỗi “Isolation Fault” (Lỗi cách điện) Rò điện DC ra mái tôn NGUY HIỂM! Không được chạm vào khung pin. Thường xảy ra khi trời mưa/ẩm. Do dây bị xước vỏ chạm tôn hoặc jack MC4 ngấm nước. Cần tìm điểm hở để bọc lại.
Báo lỗi “Grid Volt Fault” Điện lưới quá cao/thấp Do nhiều nhà xung quanh cùng phát điện làm dâng áp lưới. Liên hệ Hafi House để chỉnh thông số Grid Standard.
Sản lượng thấp bất thường Bẩn hoặc Bóng che Leo lên mái kiểm tra xem có cành cây mới mọc che pin không. Vệ sinh pin.

Lời khuyên “Gan ruột” từ Hafi house & Giải pháp Hỗ trợ

Chúng ta đã đi cùng nhau qua 10 . Tôi biết, đọc đến đây, trong đầu bạn đang có hai luồng suy nghĩ đấu tranh: Một bên là sự hào hứng muốn bắt tay làm ngay, một bên là nỗi lo lắng: “Liệu mình có làm được không? Lỡ đấu sai chập cháy thì sao?”.

Là người trong nghề 20 năm, tôi khẳng định: Nỗi lo đó là CHÍNH ĐÁNG.

Nếu bạn quyết định chọn con đường DIY, tôi có 3 lời khuyên cuối cùng để bạn về đích an toàn:

  1. Đừng “cô đơn” trên mái nhà: Hãy rủ thêm ít nhất 1 người bạn hoặc người thân hỗ trợ. Có người giữ thang, chuyền kìm, và quan trọng nhất là… gọi cấp cứu nếu có sự cố.

  2. Đừng mua vật tư “thập cẩm”: Rất nhiều ca khó đỡ tôi gặp là khách hàng mua Inverter chỗ A, mua Pin chỗ B, mua Tủ điện chỗ C. Khi hệ thống lỗi, ông A đổ tại ông B, ông B đổ tại ông C. Cuối cùng khách hàng chịu thiệt.

    • Giải pháp: Hãy mua trọn bộ Combo DIY đồng bộ. Một nhà cung cấp duy nhất sẽ chịu trách nhiệm kỹ thuật hỗ trợ bạn từ A-Z.

  3. An toàn là trên hết: Nếu thấy một bước nào đó quá khó hoặc nguy hiểm (ví dụ đấu nối vào tủ điện tổng 3 pha phức tạp), hãy thuê thợ điện địa phương làm giúp bước đó. Đừng cố quá thành “quá cố”.

Giới thiệu Gói Hỗ Trợ “DIY PRO” của Hafi House

Hiểu được nỗi lo của anh em, Hafi House không chỉ bán thiết bị, chúng tôi bán SỰ THÀNH CÔNG.

Khi mua Combo vật tư tại Hafi House, bạn nhận được đặc quyền:

  • ✅ Tủ điện Pre-wired: Đấu nối sẵn 100% nội bộ. Về chỉ việc cắm dây vào là chạy.

  • ✅ Bấm sẵn dây DC: Cắt đúng chiều dài bạn yêu cầu, bấm đầu cos MC4 bằng máy thủy lực.

  • ✅ Cài đặt sẵn Inverter: Setup sẵn các chế độ Bám tải/Sạc xả theo giờ.

  • ✅ Hotline Kỹ thuật 1:1: Tôi và đội ngũ kỹ sư sẽ Video Call hướng dẫn bạn trực tiếp ngay tại công trình khi bạn gặp khó khăn.

Bạn đã có trong tay CẨM NANG, có KIẾN THỨC và có sự HẬU THUẪN từ chuyên gia. Không có lý do gì để trì hoãn nữa!

Hãy bắt tay vào kiến tạo nguồn năng lượng xanh cho gia đình bạn ngay hôm nay. Hẹn gặp lại bạn ở những dự án thành công!

Kỹ sư trưởng Hafi House. (ĐẶNG ĐỨC HÙNG)
